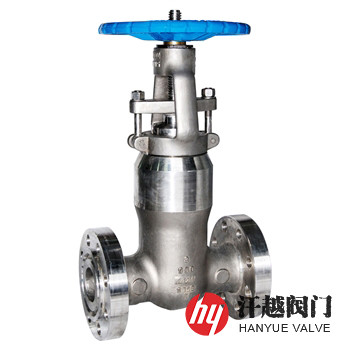

哈氏合金闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-11 15:41:37; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN25~DN1050; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

哈氏合金闸阀产品概述

哈氏合金闸阀是一种阀体、阀盖、闸板、阀座和阀杆等由ASTM A494 N7M、A494 N12MV、A494 CW12MW、A494 CW6M、A494 CW2M或Hastelloy B、Hastelloy C、Hastelloy C-276、Hastelloy C-4及Hastelloy G-30等铸件或锻件毛坯加工而成，为解决一般不锈钢和其他金属、非金属材料无法满足的介质腐蚀问题而设计制造的镍合金闸阀，该阀所选用的材料属哈氏合金，其中Hastelloy B为Ni-Mo合金，它是针对完全还原的环境，提供优越的抗腐蚀能力，对盐酸、氯化氢气体、硫酸、醋酸等有良好的耐腐蚀性能；Hastelloy C系列是低碳硅型Ni-Mo-Cr合金，由于铬能在合金表面形成致密的氧化膜(钝化)，提供抗氧化环境能力，而钼主要能提供抗还原环境能力，因此它可以应用于既有氧化介质又有还原介质的环境当中；Hastelloy G属Ni-Cr-Fe合金，其对强氧化性的环境有着极佳的抵抗能力，高的铬含量使该钢在抗氧化性方面非常出众，加上少量的铜含量，增强了抗硫酸及氢氟酸的能力，因此被广泛应用于强氧化性以及混合酸的复杂工况中。

哈氏合金闸阀部件材料

部件名称	材料名称
阀体	A494 CW6MC	B564 N06625	Inconel 625	Alloy 625
阀盖	A494 CW6MC	B564 N06625	Inconel 625	Alloy 625
阀杆	B564 N06625	B564 N06625	Inconel 625	Alloy 625
闸板	A494 CW6MC	B564 N06625	Inconel 625	Alloy 625
阀座	B564 N06625	B564 N06625	Inconel 625	Alloy 625
填料垫	B564 N06625	B564 N06625	Inconel 625	Alloy 625
螺栓	A193 B8	A193 B8	A193 B8	A193 B8
螺母	A194 8	A194 8	A194 8	A194 8

哈氏合金闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
高压液密封试验压力(MPa)	2.2	5.5	12.1	16.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
检验试验	GB/T 26480-2011、API 598-2016

哈氏合金闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	2	178	400	300	2	216	470
	2 ?	191	490		2 ?	241	525
	3	203	510		3	283	535
	4	229	585		4	305	635
	6	267	775		6	403	805
	8	292	955		8	419	1025
	10	330	1160		10	457	1230
	12	356	1375		12	502	1460
	14	381	1570		14	762	1645
	16	406	1765		16	838	—
	18	432	1980		18	914	1840
	20	457	—		20	991	—
	24	508	—		24	1143	—
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

哈氏合金闸阀结构图

哈氏合金闸阀

本产品常用牌号有Hastelloy B、Hastelloy B-2、Hastelloy C-276、Hastelloy C-4、Hastelloy G-30和ASTM A494 N7M、A494 N12MV、A494 CW12MW、A494 CW6M、A494 CW2M及N10001、N10665、N10276、N06455、N06030等。
