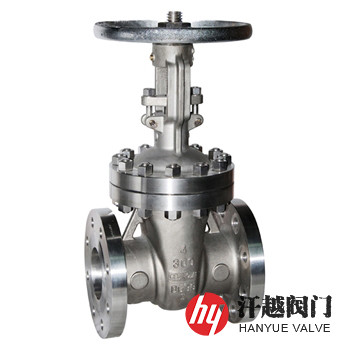

双相不锈钢1B闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-03 08:30:58; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN25~DN1000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

双相不锈钢1B闸阀产品概述

双相不锈钢1B闸阀是一种主要承压件阀体、阀盖和闸板选用ASTM A995 Gr.1B(CD4MCuN)或A890 Gr.1B(CD4MCuN)等铸件毛坯加工而成，阀座和阀杆由A182 F61或S32550锻件或棒材锻造成型，专为氯化物和海水环境研制，同时在各种酸性介质中也展现了良好的抗腐蚀和耐磨蚀性能的双相钢截止阀。该阀主体部件所选用的材料属含高氮的铸造双相不锈钢，金相组织为在铁素体基础上分布奥氏体，其中铁素体含量一般为30% ~ 60%，其化学成分中较高的Cr，以及足够的Mo含量使它有着比CF3M等奥氏体不锈钢更高的耐酸腐蚀、耐氯化物点蚀和缝隙蚀以及应力腐蚀性能，而添加0.10% ~ 0.25%的N能增加其抗孔蚀与间隙蚀的能力及铸件的抗拉强度，也是较有效的固溶强化与低成本合金元素。本产品因镍含量较低、成本低廉、力学和耐蚀性能优异而被广泛应用于环境比较恶劣，尤其是腐蚀和磨损共存的苛刻工况中，并能保证使用寿命。

双相不锈钢1B闸阀部件材料

部件名称	材料名称
阀体	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
阀盖	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
闸板	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
阀座	A182 F61	A182 F61	A182 F61	A182 F61
阀杆	A182 F61	A182 F61	A182 F61	A182 F61
上密封座	A182 F61	A182 F61	A182 F61	A182 F61
填料	PTFE	PTFE	PTFE	PTFE
螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

双相不锈钢1B闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
检验试验	GB/T 26480-2011、API 598-2016

双相不锈钢1B闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	2	178	400	300	2	216	470
	2 ?	191	490		2 ?	241	525
	3	203	510		3	283	535
	4	229	585		4	305	635
	6	267	775		6	403	805
	8	292	955		8	419	1025
	10	330	1160		10	457	1230
	12	356	1375		12	502	1460
	14	381	1570		14	762	1645
	16	406	1765		16	838	—
	18	432	1980		18	914	1840
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

双相不锈钢1B闸阀结构图

1B闸阀

本产品主体可选用ASTM A995 GRADE 1B(CD4MCuN)、A890 GRADE 1B(CD4MCuN)或SA955 GRADE 1B(CD4MCuN)等铸件牌号。如果你需订购我厂不锈钢闸阀产品，咨询时烦请告知压力等级、公称通径、阀体和内件材料、法兰执行标准及密封面形式、驱动方式(电动、液动、气动、齿轮传动)等。
