双相不锈钢F51闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-03 10:52:49; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

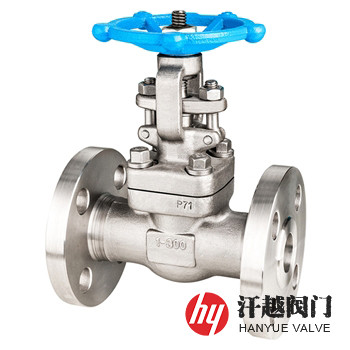

双相不锈钢F51闸阀产品概述

双相不锈钢F51闸阀是一种阀体、阀盖、闸板、阀杆和阀座等承压部件由ASTM A182 F51或S31803以及S22253等锻造而成，适用于在中等浓度氯化物环境中使用的高压管线输送系统用锻钢闸阀，该阀所使用的材质属中合金双相不锈钢锻件，主要化学成分为C≤0.030%、Mn≤2.00%、P≤0.030%、S≤0.020%、Si≤1.00%、Ni为4.5%~6.5%、Cr为21.0%~23.0%、Mo为2.5%~3.5%、N为0.08%~0.20%，力学性能为抗拉强度≥620MPa、屈服强度≥450MPa、断面收缩率≥45%，其特点为氮元素被加入钢种，提高了奥氏体的稳定性，钼的含量有效改善了它在富氯离子酸性介质中的耐腐蚀性能，其抗点蚀当量PREN值为32~33，在使用过程中可作为AISI316L的替代材料。本产品由于具有高的强度、良好的冲击韧性以及优异的耐应力腐蚀性能，在环境较恶劣(如海水及氯离子含量较高)条件下，其耐点蚀、耐缝隙腐蚀和耐应力腐蚀性能以及抗腐蚀疲劳性能明显优于普通奥氏体不锈钢，且热膨胀系数更低、热导率更高，因此被广泛应用于石油、石化、化工、天然气和海水等工业及其相关领域。

双相不锈钢F51闸阀部件材料

序号	部件名称	材料名称
1	阀体	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
2	阀盖	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
3	闸板	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
4	阀座	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
5	阀杆	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
6	填料压板	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
7	填料	PTFE	PTFE	PTFE	PTFE
8	活节螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

双相不锈钢F51闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	GB/T 9113、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

双相不锈钢F51闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	158	100
	?	13.5	117	117	169	100
	1	18	127	127	197	100
	1 ?	24	140	140	236	160
	1 ?	29	165	165	246	160
	2	36.5	203	203	283	180
300	?	10	140	140	158	100
	?	13.5	152	152	169	100
	1	18	165	165	197	100
	1 ?	24	178	178	236	160
	1 ?	29	190	190	246	160
	2	36.5	216	216	283	180
600	?	10	165	165	169	100
	?	13.5	190	190	197	100
	1	18	216	216	236	100
	1 ?	24	229	229	246	160
	1 ?	29	241	241	283	160
	2	36.5	292	292	320	180
900 ~ 1500	?	13.5	216	216	197	125
	?	18	229	229	197	125
	1	24	254	254	236	160
	1 ?	29	279	279	246	160
	1 ?	36.5	305	305	283	180
	2	45	371	368	330	200
表中d为流道孔径，L1为末端对焊连接结构长度。表中未列出的其他规格外形尺寸，请咨询汗越阀门技术部！

双相不锈钢F51闸阀结构图

F51闸阀

本产品材质还可选用ASTM A182 GR. F53、F55、F60、F61及其他等锻钢牌号。尊敬的用户！如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明规格型号，如无法提供这些数据，烦请告知压力级、规格、阀体及内件材料、端部连接形式(法兰连接应指明密封形式，对接焊端应说明对焊的管号)、阀体类型及阀体阀盖连接方式等。
