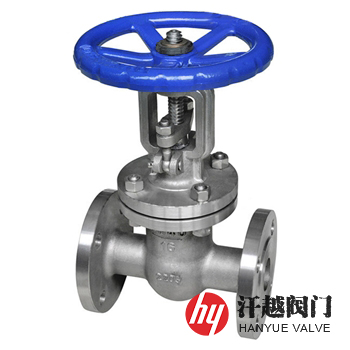

双相钢闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-05 16:58:16; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN15~DN1000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

双相钢闸阀产品概述

双相钢闸阀是一种阀体、阀盖和金属内件由双相不锈钢2205或2507等铸造或锻造而成，适用于工作介质为海水、盐水和卤水等氯离子含有较多的管线输送系统，用以切断或接通管路介质的阀门，其主体所使用的材料是铁素体和奥氏体结合的双相体，具有高强度和良好的冲击韧性以及整体和局部的抗应力腐蚀能力。该阀在管路中只能作全开和全关切断用，没有调节和节流的功能，一般也不适用于输送泥浆等介质的工况场合。本产品承压件也可选用A995 GR.1B(CD4MCuN)、A995 GR.4A(CD3MN)、A995 GR.5A(CE3MN)、A995 GR.6A(CD3MWCuN)等铸件，而对于公称尺寸不大于DN50的则一般采用A182 F51(S31803)、A182 F53(S32750)、A182 F55(S32760)、A182 F60(S32205)等锻件。

双相钢闸阀部件材料

序号	部件名称	材料名称
1	阀体	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
2	阀盖	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
3	闸板	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
4	阀座	2205	2507	S32550	S31803	S32750	S32760
5	阀杆	2205	2507	S32550	S31803	S32750	S32760
6	填料压盖	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
7	填料	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
8	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

双相钢闸阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
上密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
检验试验	GB/T 26480-2011、API 598-2016

双相钢闸阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	公称压力 PN	公称尺寸 DN	L	H
16	15	130	170	25	15	130	172
	20	150	190		20	150	191
	25	160	205		25	160	205
	32	180	270		32	180	270
	40	200	310		40	200	300
	50	250	358		50	250	357
	65	265	373		65	265	376
	80	280	435		80	280	434
	100	300	500		100	300	502
	125	325	614		125	325	613
	150	350	674		150	350	675
	200	400	818		200	400	819
	250	450	969		250	450	968
	300	500	1145		300	500	1144
	350	550	1280		350	550	1280
	400	600	1452		400	600	1451
	450	650	1541		450	650	1542
	500	700	1676		500	700	1678
	600	800	1874		600	800	1875
	700	900	2083		700	900	2082
	800	1000	2400		800	1000	2403
	900	1100	2950		900	1100	2952
	1000	1200	3245		1000	1200	3244
40	15	130	134	63	15	170	142
	20	150	188		20	190	142
	25	160	206		25	210	214
	32	180	272		32	230	269
	40	200	322		40	240	343
	50	250	370		50	250	370
	65	280	394		65	280	396
	80	310	455		80	310	458
	100	350	550		100	350	553
	125	400	636		125	400	638
	150	450	706		150	450	718
	200	550	859		200	550	873
	250	650	1016		250	650	1050
	300	750	1200		300	750	1203
	350	850	1340		350	850	1394
	400	950	1495		400	950	1645
	500	1150	1790		500	1150	2285
	600	1350	2035		600	1350	2610
100	15	170	175	160	15	170	230
	20	190	180		20	190	260
	25	210	310		25	210	280
	32	230	320		32	230	312
	40	240	360		40	240	350
	50	250	490		50	300	512
	65	280	540		65	340	560
	80	310	573		80	390	585
	100	350	575		100	450	630
	125	400	744		125	525	723
	150	450	800		150	600	820
	200	550	800		200	750	990
	250	650	1050		250	850	1104
	300	750	1208		300	950	1314
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

双相钢闸阀结构图

双相钢闸阀

如果你需订购我厂不锈钢闸阀产品，咨询时烦请提供公称通径、公称压力、材料牌号、法兰标准和法兰密封面形式等，本产品有明杆和暗杆等多种结构。
