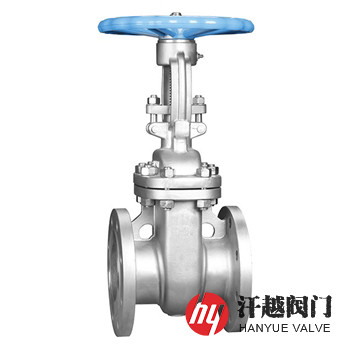

双相不锈钢4A闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-03 07:09:11; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN25~DN1000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

双相不锈钢4A闸阀产品概述

双相不锈钢4A闸阀是一种主要承压件阀体、阀盖和闸板选用ASTM A995 Gr.4A(CD3MN)或A890 Gr.4A(CD3MN)等铸造毛坯，阀座和阀杆由A182 F51或S31803等锻件或棒材加工而成，适用于经常保持全开或全关场合的双相钢闸阀，该阀主体部件所使用的材料属强度较高、耐腐蚀性能较好的双相不锈钢铸件，其兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，它的塑性和韧性更高，耐晶间腐蚀性和焊接性能均显著提高；与奥氏体不锈钢相比，材质的强度高且耐氯化物应力腐蚀明显改善，具有优良的耐点腐蚀性能，所以，本产品特别适合用在介质中氯离子含量较高及含硫化物的工况，以达到对管路中介质的流通或切断，因而被广泛应用于石油、化工、造纸、海水谈化以及能源如潮汐发电、油、气等工业领域。

双相不锈钢4A闸阀部件材料

部件名称	材料名称
阀体	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
阀盖	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
闸板	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
阀座	A182 F51	A182 F51	A182 F51	A182 F51
阀杆	A182 F51	A182 F51	A182 F51	A182 F51
上密封座	A182 F51	A182 F51	A182 F51	A182 F51
填料	PTFE	PTFE	PTFE	PTFE
螺栓	A193 B8	A193 B8	A193 B8	A193 B8
螺母	A194 8	A194 8	A194 8	A194 8

双相不锈钢4A闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
检验试验	GB/T 26480-2011、API 598-2016

双相不锈钢4A闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	2	178	400	300	2	216	470
	2 ?	191	490		2 ?	241	525
	3	203	510		3	283	535
	4	229	585		4	305	635
	6	267	775		6	403	805
	8	292	955		8	419	1025
	10	330	1160		10	457	1230
	12	356	1375		12	502	1460
	14	381	1570		14	762	1645
	16	406	1765		16	838	—
	18	432	1980		18	914	1840
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

双相不锈钢4A闸阀结构图

4A闸阀

本产品主体可选用ASTM A995 GRADE 4A(CD3MN)、A890 GRADE 4A(CD3MN)或SA955 GRADE 4A(CD3MN)等铸件牌号。尊敬的用户！如果你需订购我厂不锈钢闸阀产品，咨询时烦请告知压力等级、公称尺寸、阀体和内件材料、使用介质、工作温度、法兰执行标准及法兰密封面形式等。
