保温闸阀产品概述

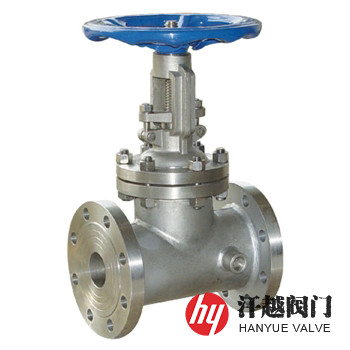

BZ41H、BZ41W保温闸阀是一种由阀体、阀盖、闸板、阀杆和手轮等部件组成的全保温夹套闸阀，它在阀体两端的内裆部分和外壁处设有由前、后两片碳钢或不锈钢板通过焊接连接而成的保温夹套，并在其前后部分别设置了保温加热流体进口和出口以及底部有排泄口。该阀在正常的系统工作时，闸板打开，管线中的介质从进口流到出口，但是当较长时间后再重新启动时，粘性的介质会阻碍阀门的开关作用，此时可将蒸汽或热油等热源介质通入夹套中流动加热，以确保阀门能够正常启闭，阀内所输送的物料能顺畅流动。本产品在工艺系统中起到加热和保温的作用，避免了介质冷却结晶堵塞阀口以及粘性的介质会阻碍阀的开启和关闭，确保了系统的正常运行。

保温闸阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	闸板	WCB+HF	CF8+HF	CF3+HF	CF8M+HF	CF3M+HF
4	阀杆	2Cr13	304	304L	316	316L
5	填料压板	WCB	CF8	CF3	CF8M	CF3M
6	填料	Graphite	Graphite	Graphite	Graphite	Graphite
7	保温夹套	Q235B	304	304	304	304
8	螺栓	35CrMoA	304	304	316	316
9	螺母	30CrMo	304	304	316	316

保温闸阀性能规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0	6.4
壳体试验压力(MPa)	1.5	2.4	3.75	6.0	9.6
上密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04
液体高压密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	JB/T 13458、GB/T 12234、API 600
结构长度	JB/T 13458、GB/T 12221、API 6D、ASME B16.10
法兰尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	GB/T 13927、GB/T 26480、API 598

保温闸阀外形尺寸

公称压力 PN	公称尺寸 DN	连接端规格 A×B	外形尺寸mm		保温加热流体入口及出口
公称压力 PN	公称尺寸 DN	连接端规格 A×B	L	H	管螺纹连接	法兰连接
16 ~ 40	15	DN15×DN32	130	170	NPT?	DN15
	15	DN15×DN40	130	170	NPT?	DN15
	20	DN20×DN40	150	190	NPT?	DN15
	25	DN25×DN50	160	205	NPT?	DN15
	32	DN32×DN50	180	270	NPT?	DN15
	40	DN40×DN65	200	310	NPT?	DN15
	40	DN40×DN80	200	310	NPT?	DN15
	50	DN50×DN80	250	358	NPT?	DN15
	65	DN65×DN100	265	373	NPT?	DN15
	80	DN80×DN125	280	435	NPT?	DN15
	100	DN100×DN150	300	500	NPT?	DN15
	125	DN125×DN200	325	614	NPT?	DN20
	150	DN150×DN200	350	674	NPT?	DN20
	150	DN150×DN250	350	674	NPT?	DN20
	200	DN200×DN250	400	818	NPT?	DN20
	200	DN200×DN300	400	818	NPT?	DN20
表中A表示法兰内径的公称尺寸，B表示法兰其他尺寸的公称尺寸。

如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明公称压力、公称通径、阀体材料及介质温度等，本产品保温加热流体进出接口有螺纹和法兰连接两种，具体详情请联系我司销售技术人员。
