Inconel600合金闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-11 13:37:02; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN25~DN1000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

Inconel600合金闸阀产品概述

Inconel600闸阀是一种阀体、阀盖、闸板和阀杆等由ASTM A494 CY40或ASTM B564 N06600及Inconel 600、Alloy 600等铸造或锻造而成，适用于高温、氧化和腐蚀场合的英康乃尔合金闸阀，该阀所选用的材质为镍-铬-铁型镍基高温合金，主要化学成分为C≤0.15%、Si≤0.5%、Mn≤1.0%、Cu≤0.5%、P≤0.015%、S≤0.015%、Cr:14.0%~17.0%、Ni≥72.0%、Fe:6.0%~10.0%，其通过在镍中添加铬和铁元素固溶强化，从而改善力学性能、高温抗氧化性和抗腐蚀性，与低碳钢和奥氏体不锈钢相比，它的熔点低，导热系数小，线膨胀系数介于碳钢与不锈钢之间，比电阻大，此钢不仅具有优异的耐腐蚀性能，对氧化性酸、碱液、脂肪酸和水均有很强的耐蚀性，而且耐高温性能优良，蠕变强度高。本产品由于兼有耐蚀、耐热和抗氧化等性能特点，因而被广泛应用需要高强度、高压密封状态的高耐蚀以及在高温下具有抗机械磨损和抗氧化能力的工况场合。

Inconel600合金闸阀部件材料

部件名称	材料名称
阀体	Inconel 600	Alloy 600	A494 CY40	B564 N06600
阀盖	Inconel 600	Alloy 600	A494 CY40	B564 N06600
闸板	Inconel 600	Alloy 600	A494 CY40	B564 N06600
阀座	Inconel 600	Alloy 600	B564 N06600	B564 N06600
阀杆	Inconel 600	Alloy 600	B564 N06600	B564 N06600
填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

Inconel600合金闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
检验试验	GB/T 26480-2011、API 598-2016

Inconel600合金闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
900	2	368	520	1500	2	368	615
	3	381	650		3	473	705
	4	457	750		4	546	925
	6	610	800		6	705	1190
	8	737	940		8	832	1525
	10	838	918		10	991	998
	12	965	1041		12	1130	1141
	14	1029	1141		14	1257	1249
	16	1130	1285		16	1384	1351
	18	1219	1445		18	1537	1535
	20	1321	1670		20	1664	1726
	24	1549	2083		24	1943	2150
表中H公称尺寸≤NPS8为手动高度，公称尺寸＞NPS8为伞齿轮或电动高度。如需其他规格尺寸，请咨询汗越阀门！

Inconel600合金闸阀结构图

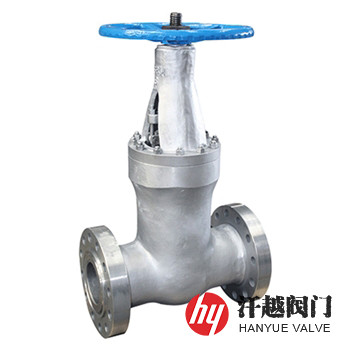

Inconel600闸阀

本产品主体可选用ASTM A494 CY40、B564 N06600或Inconel 600、Alloy 600及UNS N06600等铸件或锻件牌号。如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明规格型号、结构类型、压力等级、公称尺寸、阀体和内件材料、使用介质、工作温度、端部连接形式(法兰连接应指明执行标准和密封形式)及操作机构(电动、液动、气动、齿轮传动)等。
