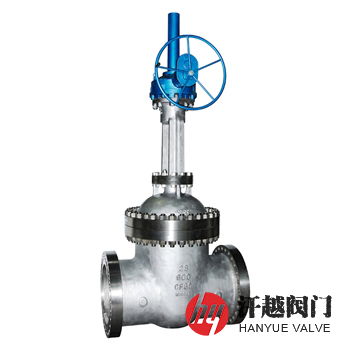

CF8C不锈钢闸阀是一种阀体、阀盖、阀杆、闸板和阀座等主要部件采用ASTM A351 Gr.CF8C、A182 F347或06Cr18Ni11Nb及S34778等含合金元素Nb的稳定化奥氏体不锈钢材料铸造或锻造而成，适用于加氢裂化装置中同时具有高温、高压、临氢和硫化氢工况的闸阀。该阀所使用的钢种在高温和高氢分压下具有抵抗氢侵蚀和腐蚀的性能，特别适合在工作温度不大于500℃，介质为氢气加硫化氢、油品加氢气加硫化氢等高压加氢装置用。其公称压力不大于PN100或Class600的，阀体中法兰与阀盖采用法兰螺栓连接形式，而对于公称压力不小于PN160或Class900、公称尺寸不小于DN50的该阀，则设计成内压自密封式结构。本产品锻件一般执行ASTM A182《高温用锻制或轧制合金钢管道法兰、锻制管配件、阀门和零件》标准，牌号为F347，铸件为ASTM A351《承压零件的奥氏体和奥氏体铁素体钢铸件》标准，牌号为CF8C，用户可根据实际工况选用。
部件名称
材料名称
阀 体
A351 CF8C
A182 F347
06Cr18Ni11Nb
S34778
阀 盖
阀 杆
闸 板
A351 CF8C+STL6
A182 F347+STL6
06Cr18Ni11Nb+STL6
S34778+STL6
阀 座
填 料 垫
螺 栓
A193 B8
06Cr19Ni10
螺 母
A194 8
公称压力Class
150
300
600
900
壳体试验压力(MPa)
3.0
7.5
16.5
22.5
上密封试验压力(MPa)
2.2
5.5
12.1
液体高压密封试验压力(MPa)
气体低压密封试验压力(MPa)
0.6
设计制造
GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度
GB/T 12221-2005、ASME B16.10-2017
连接法兰
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013等
检验试验
GB/T 26480-2011、API 598-2016
公称压力
Class
公称尺寸
NPS
外形尺寸mm
L
H
2
178
400
216
470
2 ?
191
490
241
525
3
203
510
283
535
4
229
585
305
635
6
267
775
403
805
8
292
955
419
1025
10
330
1160
457
1230
12
356
1375
502
1460
14
381
1570
762
1645
16
406
1765
838
—
18
432
1980
914
1840
20
991
24
508
1143
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明公称压力、公称尺寸、阀体材质、使用介质、工作温度等，本产品公称尺寸不大于DN50的锻造闸阀可采用刚性楔式单闸板，公称尺寸不小于DN50的闸阀宜采用弹性楔式闸板。
