高压加氢装置用闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-05 07:51:22; 产品名称; 型??????? 号Z541W、Z541Y; 公称通径DN15~DN1050; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

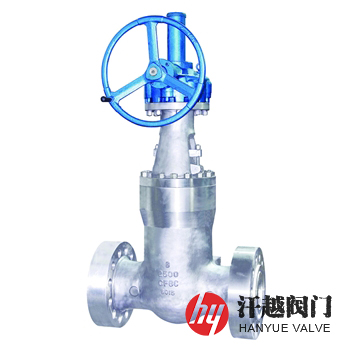

高压加氢装置用闸阀产品概述

高压加氢装置用闸阀是一种适用于公称压力PN100 ~ PN420、压力等级Class600 ~ Class2500，公称尺寸DN15 ~ DN500，介质为氢气(含硫化氢)、氢气加油气、氢气加油品(含硫化氢)等的高压临氢工况下的闸阀。其公称压力PN100或Class600的，阀体中法兰与阀盖采用法兰螺栓连接结构，而对于公称压力不小于PN160或Class900、公称尺寸不小于DN50的该阀，则设计成内压自密封式结构，并在中腔放置金属密封圈的内腔相应部位堆焊硬质合金。

高压加氢装置用闸阀根据不同的介质环境如PH值、H₂S浓度和温度分别选用抗硫化物应力腐蚀开裂(SSC)及氢致开裂(HIC)性能较好的材料。对温度不大于350℃的湿H₂S介质系统环境可选用一般碳钢(如A216 WCB/A105)或合金钢(如A217 WC6/A182 F11、A217 WC9/A182 F22)。对温度不小于350℃，特别是高温H₂加H₂S环境，所选材料的腐蚀速率不宜超过0.25mm/a，此外还需考虑H⁺离子对金属材料脱碳的影响，可选用A351 CF8C/A182 F321(F347)等稳定型奥氏体不锈钢。

高压加氢装置用闸阀部件材料

部件名称	材料名称
阀体	A216 WCB	A217 WC6	A217 WC9	A351 CF8C
阀盖	A216 WCB	A217 WC6	A217 WC9	A351 CF8C
阀杆	A182 F6a CL.2	A182 F6a CL.2	A182 F6a CL.2	A182 F347
闸板	A216 WCB+STL6	A217 WC6+STL6	A217 WC9+STL6	A351 CF8C+STL6
阀座	A105+STL6	A182 F11 CL.2+STL6	A182 F22 CL.3+STL6	A182 F347+STL6
密封圈	Graphite+304	Graphite+304	Graphite+304	Graphite+347
螺栓	A193 B7M	A193 B16	A193 B16	A193 B8
螺母	A194 2HM	A194 4	A194 4	A194 8

高压加氢装置用闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 3595-2002、GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
检验试验	JB/T 3595-2002、GB/T 26480-2011、API 598-2016

高压加氢装置用闸阀外型尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
900	2	368	520	1500	2	368	615
	3	381	650		3	473	705
	4	457	750		4	546	925
	6	610	800		6	705	1190
	8	737	940		8	832	1525
	10	838	918		10	991	998
	12	965	1041		12	1130	1141
	14	1029	1141		14	1257	1249
	16	1130	1285		16	1384	1351
	18	1219	1445		18	1537	1535
	20	1321	1670		20	1664	1726
	24	1549	2083		24	1943	2150
表中H公称尺寸≤NPS8为手动高度，公称尺寸＞NPS8为伞齿轮或电动高度。如需其他规格尺寸，请咨询汗越阀门！

高压加氢装置用闸阀结构图

高压加氢装置用闸阀

如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明公称压力、公称尺寸、阀体材质、使用介质、介质温度等，常用材质为碳钢、铬钼钢及铬钼钒钢等，也可根据管路中介质的温度、压力和性质选用锻件或其他材料，本产品进出口连接端可采用焊接、法兰及其他连接方式等，也可按用户要求选配气动、电动、液动装置。
