双相不锈钢5A闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-03 09:59:59; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN25~DN1050; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

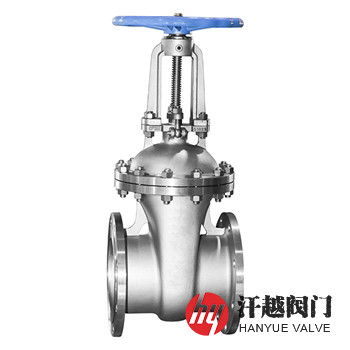

双相不锈钢5A闸阀产品概述

双相钢5A闸阀是一种阀体、阀盖和闸板采用ASTM A995 Gr.5A(CE3MN)或A890 Gr.5A(CE3MN)等铸造成型，阀座和阀杆由A182 F53或S32750等锻造而成，在工作介质为海水以及氯离子富集的环境下，具有很好的耐腐蚀性和很高强度的超级双相不锈钢闸阀，该阀主要零部件所选用的材料属超级双相不锈钢铸件牌号，一般在固溶处理状态下使用，化学成分为C≤0.03%、Mn≤1.50%、Si≤1.00%、Ni为6.0%~8.0%、Cr为24.0%~26.0%、Mo为4.0%~5.0%、N为0.10%~0.30%、S≤0.04%、P≤0.04%，力学性能为抗拉强度≥690MPa、屈服强度≥515MPa、断面收缩率≥18%，其显著的特点是超低碳和高铬、高钼、高氮的成分设计，耐点蚀指数PREN>40，具有较高的强度和优良的耐氯化物应力腐蚀性能，因此本产品被广泛应用于石油、石化、海水淡化及其相关领域。

双相不锈钢5A闸阀部件材料

部件名称	材料名称
阀体	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
阀盖	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
闸板	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
阀座	A182 F53	A182 F53	A182 F53	A182 F53
阀杆	A182 F53	A182 F53	A182 F53	A182 F53
上密封座	A182 F53	A182 F53	A182 F53	A182 F53
填料	PTFE	PTFE	PTFE	PTFE
螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

双相不锈钢5A闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
检验试验	GB/T 26480-2011、API 598-2016

双相不锈钢5A闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	2	178	400	300	2	216	470
	2 ?	191	490		2 ?	241	525
	3	203	510		3	283	535
	4	229	585		4	305	635
	6	267	775		6	403	805
	8	292	955		8	419	1025
	10	330	1160		10	457	1230
	12	356	1375		12	502	1460
	14	381	1570		14	762	1645
	16	406	1765		16	838	—
	18	432	1980		18	914	1840
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

双相不锈钢5A闸阀结构图

5A闸阀

本产品主体可选用ASTM A995 GRADE 5A(CE3MN)、A890 GRADE 5A(CE3MN)或SA955 GRADE 5A(CE3MN)等铸件牌号。如果你需订购我厂不锈钢闸阀产品，咨询时烦请告知公称压力、公称尺寸、阀体材料、内件材质、驱动方式、法兰执行标准及法兰密封面形式等。
