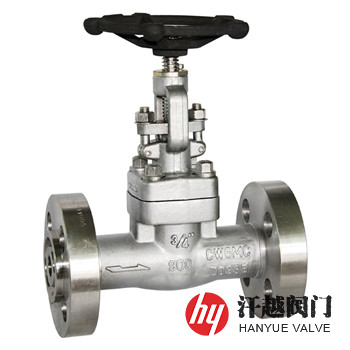

Inconel625合金闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-11 15:49:09; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN15~DN1050; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

Inconel625合金闸阀产品概述

Inconel625闸阀是一种阀体、阀盖等承压件和内件采用ASTM A494 CW6MC或ASTM B564 N06625及Alloy 625、Inconel 625等材料铸造或锻造而成，并在650℃~980℃范围内具有较高强度和良好抗氧化、耐腐蚀能力的因科镍合金闸阀。该阀所使用的钢种以镍为基体(含量一般大于50%)，从低温到980℃都具有良好的强度、韧性、抗疲劳性能以及优秀的抗点蚀和缝隙腐蚀的性能，并且不会产生由于氯化物引起的应力腐蚀开裂，能耐硝酸、磷酸、硫酸、盐酸等各种无机酸及其混合溶液腐蚀，对氧化和还原环境的各种腐蚀性介质也有非常出色的抗蚀性。本产品在海水和含氯离子环境中几乎不产生腐蚀，对工作介质为海水和盐溶液具有很好的耐蚀性，在高温工况也是一样。

Inconel625合金闸阀部件材料

序号	部件名称	材料名称
1	阀体	A494 CW6MC	B564 N06625	Inconel 625	Alloy 625
2	阀盖	A494 CW6MC	B564 N06625	Inconel 625	Alloy 625
3	阀杆	B564 N06625	B564 N06625	Inconel 625	Alloy 625
4	闸板	A494 CW6MC	B564 N06625	Inconel 625	Alloy 625
5	阀座	B564 N06625	B564 N06625	Inconel 625	Alloy 625
6	填料垫	B564 N06625	B564 N06625	Inconel 625	Alloy 625
7	螺栓	A193 B8	A193 B8	A193 B8	A193 B8
8	螺母	A194 8	A194 8	A194 8	A194 8

Inconel625合金闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
检验试验	GB/T 26480-2011、API 598-2016

Inconel625合金闸阀外型尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	2	178	400	300	2	216	470
	2 ?	191	490		2 ?	241	525
	3	203	510		3	283	535
	4	229	585		4	305	635
	6	267	775		6	403	805
	8	292	955		8	419	1025
	10	330	1160		10	457	1230
	12	356	1375		12	502	1460
	14	381	1570		14	762	1645
	16	406	1765		16	838	—
	18	432	1980		18	914	1840
	20	457	—		20	991	—
	24	508	—		24	1143	—
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

Inconel625合金闸阀结构图

Inconel625合金闸阀

如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明公称压力、公称尺寸、阀体材质、使用介质、介质温度等，本产品公称尺寸不大于DN50的锻造闸阀可采用刚性楔式单闸板，公称尺寸不小于DN50的闸阀宜采用弹性楔式闸板。
