双相不锈钢F53闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-03 13:17:14; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

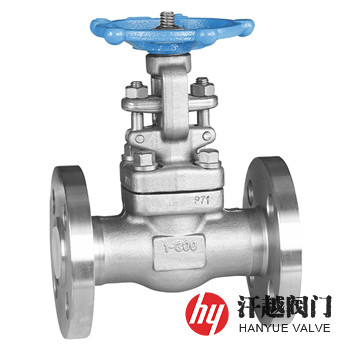

双相不锈钢F53闸阀产品概述

双相不锈钢F53闸阀是一种阀体、阀盖、闸板、阀杆和阀座等部件采用ASTM A182 F53或S32750以及S25073等锻制而成，适用于氯化物工况的超级双相钢闸阀，该阀所使用的材质属锻造超级双相不锈钢，相当于国产牌号022Cr25Ni7Mo4N，主要化学成分为C≤0.030%、Mn≤1.20%、P≤0.035%、S≤0.020%、Si≤0.80%、Ni为6.0%~8.0%、Cr为24.0%~26.0%、Mo为3.0%~5.0%、N为0.24%~0.32%、Cu≤0.50%，机械性能为抗拉强度≥800MPa、屈服强度≥550MPa，它的特点为较高的铬含量和适量的镍、钼、铜多个元素的复合作用，特别是合适的含氮量使该钢具有较好的综合性能，其PREN值可达到42，因而耐点蚀、耐缝隙腐蚀和均匀腐蚀性能优良，其中的双相组织保证了它有很高的抗应力腐蚀开裂，而且强度也很高，所以本产品满足了在苛刻介质条件下的工况要求，并能保证使用寿命，非常适合安装在化工、石油、石化和海洋工业的管线输送系统上，用于切断介质。

双相不锈钢F53闸阀部件材料

序号	部件名称	材料名称
1	阀体	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
2	阀盖	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
3	闸板	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
4	阀座	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
5	阀杆	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
6	填料压板	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
7	填料	PTFE	PTFE	PTFE	PTFE
8	活节螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

双相不锈钢F53闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	GB/T 9113、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

双相不锈钢F53闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	158	100
	?	13.5	117	117	169	100
	1	18	127	127	197	100
	1 ?	24	140	140	236	160
	1 ?	29	165	165	246	160
	2	36.5	203	203	283	180
300	?	10	140	140	158	100
	?	13.5	152	152	169	100
	1	18	165	165	197	100
	1 ?	24	178	178	236	160
	1 ?	29	190	190	246	160
	2	36.5	216	216	283	180
600	?	10	165	165	169	100
	?	13.5	190	190	197	100
	1	18	216	216	236	100
	1 ?	24	229	229	246	160
	1 ?	29	241	241	283	160
	2	36.5	292	292	320	180
900 ~ 1500	?	13.5	216	216	197	125
	?	18	229	229	197	125
	1	24	254	254	236	160
	1 ?	29	279	279	246	160
	1 ?	36.5	305	305	283	180
	2	45	371	368	330	200
表中d为流道孔径，L1为末端对焊连接结构长度。表中未列出的其他规格外形尺寸，请咨询汗越阀门技术部！

双相不锈钢F53闸阀结构图

F53闸阀

本产品材质还可选用ASTM A182 GR. F51、F55、F60、F61及其他等锻钢牌号，有明杆和暗杆两种结构型式。如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明规格型号，如无法提供这些数据，烦请告知公称压力、公称通径、阀体和内件材料及端部连接形式等。
