放空导淋阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-04 14:35:45; 产品名称; 型??????? 号DV113、DV115、DV319; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

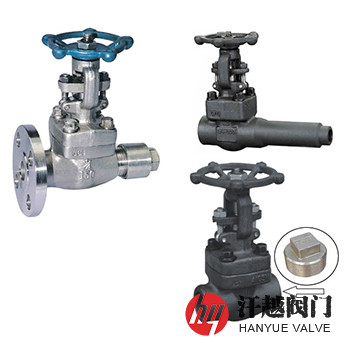

放空导淋阀产品概述

放空导淋阀是一种介质入口端部连接形式可设计成加长阀体对焊、承插焊、螺纹及法兰等，而出口端采用丝堵或管帽封闭，安装在不同标高的管道或设备中，用于其高点放空和低点排净残液的锻钢排液放空阀。管道或设备的高点放空是为了防止不凝气在管线中对液体形成气阻，低点排液是为了防止低部积液对气体形成阻力，而且也防范管线中的存液在低处冻结。该阀采用闸阀的结构进行设计，主要包括阀体、阀盖、闸板、阀杆和驱动装置，其阀体一端设有与管道或设备连接的端部，另一端为螺纹连接并配以实心丝堵或管帽，它的上部与阀盖经螺钉或法兰连接，阀体内设有流道和控制流道通断的阀芯组件，它通过闸板与阀杆联动配合，由驱动装置带动阀杆升降进而带动闸板升降，实现启闭动作。本产品常见型号有DV111、DV112、DV113、DV114、DV115、DV119和DV513、DV515、DV525、DV535、DV545、DV555及DV319、DV315、DV325、DV335、DV345等。

放空导淋阀部件材料

序号	部件名称	材料名称
1	阀体	A105	A182 F11	A182 F304	A182 F304L	A182 F316	A182 F316L
2	阀盖	A105	A182 F11	A182 F304	A182 F304L	A182 F316	A182 F316L
3	闸板	A182 F6a	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
4	阀座	A276 410	A276 410	A276 304	A276 304L	A276 316	A276 316L
5	阀杆	A276 410	A276 410	A276 304	A276 304L	A276 316	A276 316L
6	填料压套	A276 410	A276 410	A276 304	A276 304L	A276 316	A276 316L
7	填料	GRAPHITE	GRAPHITE	PTFE	PTFE	PTFE	PTFE
8	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8	A193 B8M	A193 B8M
9	螺母	A194 2H	A194 4	A194 8	A194 8	A194 8M	A194 8M

放空导淋阀性能规范

公称压力Class	150	300	600	900	1500	2500
壳体试验压力(MPa)	3.0	7.5	16.5	22.5	39.0	63.0
上密封试验压力(MPa)	2.2	5.5	12.1	16.5	28.6	46.2
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5	28.6	46.2
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

放空导淋阀外形尺寸

公称压力 Class	公称尺寸 NPS	公称通径 DN	外形尺寸mm
公称压力 Class	公称尺寸 NPS	公称通径 DN	d	L	L1	H	W
150(PN20)	?	15	10.5	150	54	158	100
	?	20	13.5	157	58.5	169	100
	1	25	18	179	63.5	197	100
	1 ?	32	24	200	70	236	160
	1 ?	40	29	213	82.5	246	160
	2	50	36.5	—	89	283	180
300(PN50)	?	15	10.5	159	70	158	100
	?	20	13.5	170	76	169	100
	1	25	18	193	82.5	197	100
	1 ?	32	24	216	89	236	160
	1 ?	40	29	224	95	246	160
	2	50	36.5	—	108	283	180
600(PN110)	?	15	10.5	172	82.5	169	100
	?	20	13.5	190	95	197	100
	1	25	18	220	108	236	100
	1 ?	32	24	240	114.5	246	160
	1 ?	40	29	250	120.5	283	160
	2	50	36.5	—	146	320	180

放空导淋阀结构图

放空导淋阀

本产品材质可选用ASTM A105或ASTM A350 Gr.LF2 CL.1、A350 Gr.LF3 CL.1以及ASTM A182 Gr.F11 CL.2、A182 Gr.F22 CL.3、A182 Gr.F91、A182 Gr.F304、A182 Gr.F304L、A182 Gr.F316、A182 Gr.F316L、A182 Gr.F347、A182 Gr.F51、A182 Gr.F60、A182 Gr.F53、A182 Gr.F55及其他等锻钢牌号，有缩径和全通径两种结构型式。
