镍铝青铜闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-04 14:15:07; 产品名称; 型??????? 号Z11W、Z61W; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

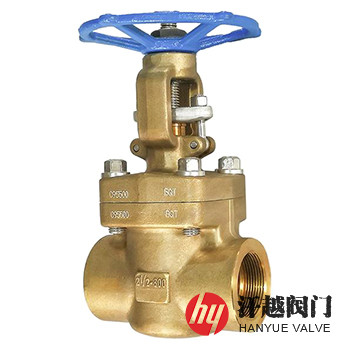

镍铝青铜闸阀产品概述

镍铝青铜闸阀是一种阀体、阀盖、闸板、阀杆和阀座等承压部件由ASTM B148 C95800或B148 C95500及B150 C63200等铸件或锻件毛坯加工而成，在海水及浓盐水环境中具有优异的力学性能以及良好的耐磨性和耐蚀性的阀门。该阀所使用的材料属以镍和铁及锰为主要合金元素的铝青铜，化学成分通常含有Cu、Al、Ni、Fe和Mn等元素，其中的Al通过固溶可以对基体α相进行强化，而Fe能通过细化显微组织进而改善合金的力学性能，Ni则能消除缓冷脆性，并且同时提高钢的力学性能和抗腐蚀能力，Mn元素是可以净化铜熔体，提高其流动性的。本产品由于具有可以同钢媲美的强度与韧性，较好的耐磨损性能以及优异的耐海水侵蚀、空泡蚀、冲刷蚀、应力腐蚀和抗腐蚀疲劳等特性，因而在海洋工程、海水谈化和石油化工等工业中得到广泛应用。

镍铝青铜闸阀部件材料

部件名称	材料名称
阀体	B148 C95800	B148 C95500	B150 C63200	B62 C83600
阀盖	B148 C95800	B148 C95500	B150 C63200	B62 C83600
闸板	B148 C95800	B148 C95500	B150 C63200	B62 C83600
阀座	B148 C95800	B148 C95500	B150 C63200	B62 C83600
阀杆	B148 C95800	B148 C95500	B150 C63200	B62 C83600
填料压套	B148 C95800	B148 C95500	B150 C63200	B62 C83600
填料	PTFE	PTFE	PTFE	PTFE
活节螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

镍铝青铜闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

镍铝青铜闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	缩径尺寸mm			全径尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	W	L	H	W
800	?	79	161	100	79	161	100
	?	79	161	100	92	163	100
	?	92	163	100	111	196	125
	1	111	196	125	120	223	160
	1 ?	120	223	160	120	251	160
	1 ?	120	251	160	140	290	180
	2	140	290	180	178	333	200
	2 ?	178	333	200	180	370	220
表中只列出了部分CL800末端内螺纹或承插焊连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

镍铝青铜闸阀结构图

镍铝青铜闸阀

本产品材质也可选用ASTM B148 C95200铝青铜或ASTM B62 C83600锡青铜及其牌号，有明杆和暗杆两种结构型式。如果你需订购我厂不锈钢闸阀产品，烦请告知压力级、规格、阀体材料、端部连接形式(法兰连接应指明密封形式，对接焊端应说明对焊的管号)、阀体类型及阀体阀盖连接方式等。
