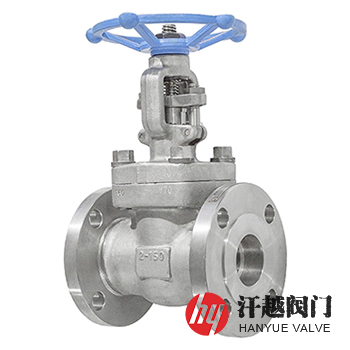

超级双相钢F55闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-03 13:59:10; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

超级双相不锈钢F55闸阀产品概述

超级双相不锈钢F55闸阀是一种阀体、阀盖、闸板、阀杆、阀座和填料压套等部件采用ASTM A182 F55或S32760以及S27603等锻制而成，为含有氯化物、二氧化碳及硫化氢等苛刻环境下耐局部腐蚀和均匀腐蚀性能而开发的超级双相钢闸阀，该阀所使用的材料具有优化了的铁素体-奥氏体比例(50%α相，50%γ相)。其一方面增加了Mo的含量，添加了少量的W和Cu，从而提高了耐局部腐蚀的能力，另一方面，降低了C调整相比例，从而改善了焊接性能，与一般奥氏体不锈钢相比，它的耐点蚀指数PREN高于40，除有优异的耐氯离子和硫化氢应力腐蚀性能外，还有良好的抗孔蚀、缝隙蚀和晶间腐蚀能力，在海水高温波动中再钝化能力很高，可以适用于海水热交换器及热卤水腐蚀环境，并且该钢的屈服强度约为奥氏体不锈钢的两倍，因而本产品在石油化工、海水谈化和制盐等方面有着广泛的应用。

超级双相不锈钢F55闸阀部件材料

序号	部件名称	材料名称
1	阀体	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
2	阀盖	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
3	闸板	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
4	阀座	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
5	阀杆	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
6	填料压板	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
7	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
8	活节螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

超级双相不锈钢F55闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

超级双相不锈钢F55闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	158	100
	?	13.5	117	117	169	100
	1	18	127	127	197	100
	1 ?	24	140	140	236	160
	1 ?	29	165	165	246	160
	2	36.5	203	203	283	180
300	?	10	140	140	158	100
	?	13.5	152	152	169	100
	1	18	165	165	197	100
	1 ?	24	178	178	236	160
	1 ?	29	190	190	246	160
	2	36.5	216	216	283	180
600	?	10	165	165	169	100
	?	13.5	190	190	197	100
	1	18	216	216	236	100
	1 ?	24	229	229	246	160
	1 ?	29	241	241	283	160
	2	36.5	292	292	320	180
900 ~ 1500	?	13.5	216	216	197	125
	?	18	229	229	197	125
	1	24	254	254	236	160
	1 ?	29	279	279	246	160
	1 ?	36.5	305	305	283	180
	2	45	371	368	330	200
表中d为流道孔径，L1为末端对焊连接结构长度。表中未列出的其他规格外形尺寸，请咨询汗越阀门技术部！

超级双相不锈钢F55闸阀结构图

F55闸阀

本产品材质还可选用ASTM A182 GR. F51、F53、F60、F61及其他等锻钢牌号，有明杆和暗杆两种结构型式。如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明规格型号，如无法提供这些数据，烦请告知公称压力、公称通径、阀体和内件材料及端部连接形式(有法兰、对焊、承插焊和螺纹等)。
