Incoloy825合金闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 闸阀

闸阀

: 更新时间2023-07-11 13:25:39; 产品名称; 型??????? 号Z41W、Z41Y; 公称通径DN25~DN1000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

Incoloy825合金闸阀产品概述

Incoloy825闸阀是一种阀体和内件由ASTM A494 CU5MCuC或ASTM B564 N08825以及Incoloy 825、Alloy 825等材质铸制或锻制而成，为在还原性和氧化性两种介质中使用而开发的英康洛依合金闸阀，该阀所使用的材料为添加了少量钼、铜和钛的镍-铁-铬固溶强化合金，化学成分为Ni:38.0%~46.0%、Cr:19.5%~23.5%、Fe:余量、C:≤0.05、Mn:≤1.0、Si:≤0.5、Mo:2.5%~3.5%、Cu:1.5%~3.0%、S:≤0.03、Al:≤0.2、Ti:0.6%~1.2%，其特点为镍、铬和铁的质量分数均较高，不仅有很强的抗氯离子应力腐蚀开裂和抗点蚀以及缝隙腐蚀的能力，而且强度高、韧性好，尤其是有较好的抗氧化性和非氧化性热酸性能，在温度高达550℃的高温时都具有很好的力学性能。本产品在各种介质中的耐蚀性都很好，包括如硫酸、磷酸、硝酸和有机酸，碱金属如氢氧化钠、氢氧化钾和盐酸溶液等，适合安装在许多还原性和各种氧化性介质管路系统中用于截断或接通介质流。

Incoloy825合金闸阀部件材料

部件名称	材料名称
阀体	Incoloy 825	Alloy 825	A494 CU5MCuC	B564 N08825
阀盖	Incoloy 825	Alloy 825	A494 CU5MCuC	B564 N08825
闸板	Incoloy 825	Alloy 825	A494 CU5MCuC	B564 N08825
阀座	Incoloy 825	Alloy 825	B564 N08825	B564 N08825
阀杆	Incoloy 825	Alloy 825	B564 N08825	B564 N08825
填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

Incoloy825合金闸阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
检验试验	GB/T 26480-2011、API 598-2016

Incoloy825合金闸阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
900	2	368	520	1500	2	368	615
	3	381	650		3	473	705
	4	457	750		4	546	925
	6	610	800		6	705	1190
	8	737	940		8	832	1525
	10	838	918		10	991	998
	12	965	1041		12	1130	1141
	14	1029	1141		14	1257	1249
	16	1130	1285		16	1384	1351
	18	1219	1445		18	1537	1535
	20	1321	1670		20	1664	1726
	24	1549	2083		24	1943	2150
表中H公称尺寸≤NPS8为手动高度，公称尺寸＞NPS8为伞齿轮或电动高度。如需其他规格尺寸，请咨询汗越阀门！

Incoloy825合金闸阀结构图

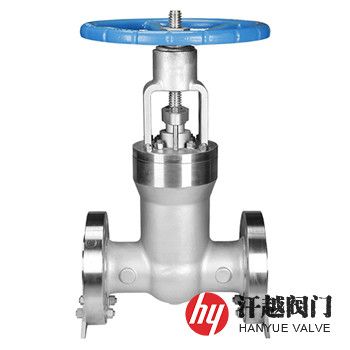

Incoloy825闸阀

本产品主体可选用ASTM A494 CU5MCuC、B564 N08825或Incoloy 825、Alloy 825及UNS N08825等铸件或锻件牌号。如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明规格型号，压力等级、公称尺寸、阀体和内件材料、使用介质、工作温度、闸板类型、端部连接形式及操作机构(电动、液动、气动、齿轮传动)等。
