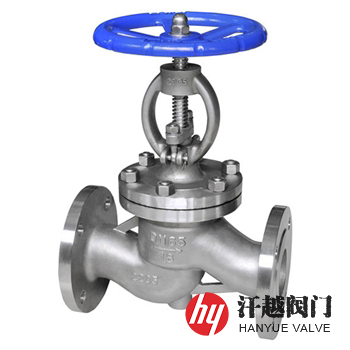

双相钢截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-05 17:01:31; 产品名称; 型??????? 号J41W、J41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

双相钢截止阀产品概述

双相钢截止阀是一种主体部件由2205或2507等材质铸制或锻制而成，具有高强度和耐氯化物点蚀、缝隙腐蚀性能，适用于频繁开关的场合，可作截断阀用的双相不锈钢截止阀。该阀所使用的材料固溶组织中铁素体相与奥氏体相大约各占一半，一般量少相的含量也不低于30%，其主要特点是屈服强度可达400MPa~550MPa，是普通不锈钢的两倍，在抗腐蚀方面，特别是在介质环境比较恶劣的海水环境中，以及氯离子含量较高的条件下，它的抗点蚀、缝隙腐蚀、应力腐蚀性能，明显优于普通的奥氏体不锈钢截止阀。本产品阀体、阀盖、阀瓣等也可采用ASTM A890或ASTM A995标准中的1B(CD4MCuN)、4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)等铸造成型。

双相钢截止阀部件材料

序号	部件名称	材料名称
1	阀体	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
2	阀盖	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
3	阀瓣	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
4	阀杆	2205	2507	S32550	S31803	S32750	S32760
5	阀座	2205	2507	S32550	S31803	S32750	S32760
6	填料压盖	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
7	填料	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
8	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

双相钢截止阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
上密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

双相钢截止阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	公称压力 PN	公称尺寸 DN	L	H
16	15	130	218	25	15	130	218
	20	150	258		20	150	258
	25	160	275		25	160	275
	32	180	280		32	180	280
	40	200	330		40	200	330
	50	230	350		50	230	350
	65	290	370		65	290	400
	80	310	400		80	310	355
	100	350	415		100	350	415
	125	400	460		125	400	460
	150	480	510		150	480	510
	200	600	710		200	600	710
	250	650	786		250	650	786
	300	750	925		300	750	925
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

双相钢截止阀结构图

双相不锈钢截止阀

如果你需订购我厂不锈钢截止阀产品，咨询时烦请提供公称通径、公称压力、阀体材质、内件材料、法兰标准和法兰密封面形式等，本产品可采用国标、美标、德标、日标等多种设计标准生产制造。
