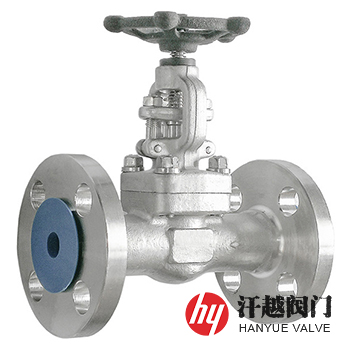

超级双相钢F55截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-06 09:42:21; 产品名称; 型??????? 号J41W、J41Y; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

超级双相不锈钢F55截止阀产品概述

超级双相不绣钢F55截止阀是一种阀体、阀盖、阀瓣、阀杆和填料压套等由ASTM A182 F55或S32760以及S27603等锻件毛坯加工而成，具有较高的强度和优异的耐氯化物局部及应力腐蚀性能的超级双相钢截止阀，该阀所选用的材质属锻制铁素体-奥氏体双相不锈钢，主要化学成分为C≤0.030%、Mn≤1.00%、P≤0.030%、S≤0.010%、Si≤1.00%、Ni为6.0%~8.0%、Cr为24.0%~26.0%、Mo为3.0%~4.0%、N为0.20%~0.30%、Cu为0.50%~1.00%、W为0.50%~1.00%，机械性能为抗拉强度750MPa~895MPa、屈服强度≥550MPa、延伸率≥25%、断面收缩率≥45%，其特征为强度及抗腐蚀能力较强，它具有优异的耐氯化物腐蚀性能，较高的导热性和较低的热膨胀系数，其中较高的Cr、Mo、N含量及添加了少量的W让它拥有很高的抗斑蚀、裂隙腐蚀及其他局部腐蚀能力，特别是加入了一定比例的N，通过固溶处理强化了不锈钢的强度，并提高了钢的耐蚀性。本产品在石油化工、肥料工业、海水及热海水环境等领域得到广泛的应用。

超级双相不锈钢F55截止阀部件材料

序号	部件名称	材料名称
1	阀体	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
2	阀盖	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
3	阀杆	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
4	阀瓣	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
5	填料压套	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	活节螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

超级双相不锈钢F55截止阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

超级双相不锈钢F55截止阀外型尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	180	100
	?	13.5	117	117	184	100
	1	18	127	127	217	125
	1 ?	24	140	140	224	160
	1 ?	29	165	165	260	160
	2	36.5	203	203	300	180
300	?	10	152	152	180	100
	?	13.5	178	178	184	100
	1	18	203	203	217	125
	1 ?	24	216	216	224	160
	1 ?	29	229	229	260	160
	2	36.5	267	267	300	180
600	?	10	165	165	164	100
	?	13.5	190	190	164	100
	1	18	216	216	203	125
	1 ?	24	229	229	224	160
	1 ?	29	241	241	260	160
	2	36.5	292	292	300	180
900~1500	?	13.5	216	216	207	125
	?	18	229	229	207	125
	1	24	254	254	230	160
	1 ?	29	279	279	260	160
	1 ?	36.5	305	305	300	180
	2	45	368	368	355	200
表中d为流道孔径，L1为末端对焊连接结构长度。表中未列出的其他规格外形尺寸，请咨询汗越阀门技术部！

超级双相不锈钢F55截止阀结构图

F55止回阀

本产品材质还可选用ASTM A182 GR.F51、F53、F60、F61及其他等锻钢牌号，结构型式还有截止止回和Y型等。如果你需订购我厂不锈钢截止阀产品，咨询时烦请说明规格型号，如无法提供这些数据，烦请告知公称压力、公称尺寸、阀体和内件材料及端部连接形式(有法兰、对焊、承插焊和螺纹等)。
