保温截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-07 10:37:11; 产品名称; 型??????? 号BJ41H、BJ41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

保温截止阀产品概述

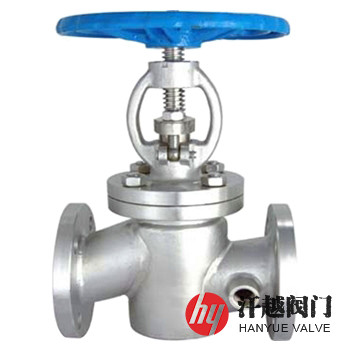

BJ41H、BJ41Y保温截止阀是一种由阀体、阀盖、阀瓣、阀座、阀杆和手轮等部件组成的全保温夹套直通式截止阀，它的阀体外壁上焊接有保温夹套，使之与阀体外表面之间形成加热腔，并在其前后两侧分别连接有保温加热流体进口和出口，通过它可以对整个阀体进行不间断地保温加热来维持阀的温度，以保证所输送的介质不会凝固或结晶。该阀启闭时较省力，因为无论是开启或关闭，阀瓣运动方向均与介质流动方向相垂直，水锤现象不易产生。本产品广泛应用于石油、化工、电站和天然气等各个领域，适用在管路上作启闭用，并能保温和防止介质结晶，选用不同的材质，可分别用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。

保温截止阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	阀瓣	WCB+HF	CF8+HF	CF3+HF	CF8M+HF	CF3M+HF
4	阀杆	2Cr13	304	304L	316	316L
5	填料压盖	WCB	CF8	CF3	CF8M	CF3M
6	填料	Graphite	Graphite	Graphite	Graphite	Graphite
7	保温夹套	Q235B	304	304	304	304
8	螺栓	35CrMoA	304	304	316	316
9	螺母	30CrMo	304	304	316	316

保温截止阀性能规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0	6.4
壳体试验压力(MPa)	1.5	2.4	3.75	6.0	9.6
上密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04
液体高压密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	JB/T 13458、GB/T 12235、ASME B16.34
结构长度	JB/T 13458、GB/T 12221、API 6D、ASME B16.10
法兰尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	GB/T 13927、JB/T 9092、API 598

保温截止阀外形尺寸

公称压力 PN	公称尺寸 DN	连接端规格 A×B	外形尺寸mm		保温加热流体入口及出口
公称压力 PN	公称尺寸 DN	连接端规格 A×B	L	H	管螺纹连接	法兰连接
16 ~ 40	15	DN15×DN32	130	170	NPT?	DN15
	15	DN15×DN40	130	170	NPT?	DN15
	20	DN20×DN40	150	190	NPT?	DN15
	25	DN25×DN50	160	205	NPT?	DN15
	32	DN32×DN50	180	270	NPT?	DN15
	40	DN40×DN65	200	310	NPT?	DN15
	40	DN40×DN80	200	310	NPT?	DN15
	50	DN50×DN80	230	358	NPT?	DN15
	65	DN65×DN100	290	373	NPT?	DN15
	80	DN80×DN125	310	435	NPT?	DN15
	100	DN100×DN150	350	500	NPT?	DN15
	125	DN125×DN200	400	614	NPT?	DN20
	150	DN150×DN200	480	674	NPT?	DN20
	150	DN150×DN250	480	674	NPT?	DN20
	200	DN200×DN250	600	818	NPT?	DN20
	200	DN200×DN300	600	818	NPT?	DN20
表中A表示法兰内径的公称尺寸，B表示法兰其他尺寸的公称尺寸

如果你需订购我厂不锈钢截止阀产品，咨询时烦请说明公称通径、公称压力、阀体材质及介质温度等，本产品在管路初用时，内部脏物较多，可将阀门微启，利用介质的高速流动，将其冲走，然后轻轻关闭(不能快闭、猛闭，以防残留杂质夹伤密封面)，再次开启，如此重复多次，冲净脏物，再投入正常工作。
