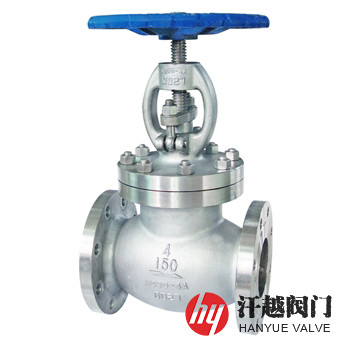

双相不锈钢4A截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-06 10:21:01; 产品名称; 型??????? 号J41W、J41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

双相不锈钢4A截止阀产品概述

双相不锈钢4A截止阀是一种阀体、阀盖和阀瓣由ASTM A995 Gr.4A(CD3MN)或A890 Gr.4A(CD3MN)及SA955 4A(CD3MN)等铸造成型，阀座和阀杆采用A182 F51或S31803等锻制或轧制而成，适用于频繁开关的场合，可作截断用的双相钢截止阀，该阀主体部件所使用的材质属低碳高铬含氮奥氏体-铁素体双相不锈钢铸件，具有耐受氯离子环境和抗硫化物应力腐蚀的能力，主要化学成分为C≤0.03%、Mn≤1.50%、Si≤1.00%、Ni为4.7%~6.0%、Cr为21.0%~23.5%、Mo为1.7%~2.3%、Cu为2.7%~3.3%、N为0.10%~0.30%、S≤0.02%、P≤0.04%，力学性能为抗拉强度≥655MPa、屈服强度≥415MPa、断面收缩率≥25%，其兼有优良的耐蚀性能、较高强度和硬度等诸多优点于一身的钢种，因此，本产品广泛应用于海水淡化、造纸、石油、化工等行业。

双相不锈钢4A截止阀部件材料

序号	部件名称	材料名称
1	阀体	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
2	阀盖	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
3	阀瓣	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
4	阀座	A182 F51	A182 F51	A182 F51	A182 F51
5	阀杆	A182 F51	A182 F51	A182 F51	A182 F51
6	上密封座	A182 F51	A182 F51	A182 F51	A182 F51
7	填料	PTFE	PTFE	PTFE	PTFE
8	螺栓	A193 B8	A193 B8	A193 B8	A193 B8
9	螺母	A194 8	A194 8	A194 8	A194 8

双相不锈钢4A截止阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

双相不锈钢4A截止阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	?	108	241	300	?	152	241
	?	117	241		?	178	241
	1	127	242		1	203	283
	1 ?	140	280		1 ?	216	320
	1 ?	165	286		1 ?	229	322
	2	203	368		2	267	400
	2 ?	216	387		2 ?	292	440
	3	241	411		3	318	465
	4	292	455		4	356	565
	5	356	455		5	400	615
	6	406	540		6	444	715
	8	495	650		8	559	930
	10	622	800		10	622	1010
	12	698	940		12	711	1230
	14	787	1200		14	762	1450
	16	914	1270		16	864	1645
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

双相不锈钢4A截止阀结构图

4A截止阀

本产品主体可选用ASTM A995 GRADE 4A(CD3MN)、A890 GRADE 4A(CD3MN)或SA955 GRADE 4A(CD3MN)等铸件牌号。如果你需订购我厂不锈钢截止阀产品，咨询时烦请告知公称压力、公称尺寸、阀体材料、内件材质、驱动方式、法兰执行标准及法兰密封面形式等。
