Inconel600合金止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-07-11 16:38:26; 产品名称; 型??????? 号H44W、H44Y; 公称通径DN50~DN500; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

Inconel600合金止回阀产品概述

Inconel600止回阀是一种阀体、阀盖、阀瓣和摇杆等由ASTM A494 CY40材质铸制成型，阀座和销轴采用ASTM B564 N06600或Inconel 600、Alloy 600等锻制或轧制而成，具有良好的抗高温氧化、耐氯离子应力腐蚀和高纯度碱腐蚀能力的英康乃尔止回阀。该阀主体部件所使用的材料为工业阀门用Ni-Cr-Fe合金铸造的铸件，其通过在镍中添加铬、铁等元素固溶强化，从而改善机械性能以及高温抗氧化和耐腐蚀性，它在室温和低温的力学性能与铬镍奥氏体不锈钢相近，但在高温中更优，在600~650℃中可长期使用，在大气、水和蒸汽介质中耐蚀性极佳，保持金属光泽，并能耐各种碱性溶液的腐蚀，此外，本产品在氯化物环境中有很高的抗应力腐蚀的性能，还能抗沸浓硝酸、发烟硝酸、含硫和钒的高温气体及燃烧物的腐蚀。

Inconel600合金止回阀部件材料

序号	部件名称	材料名称
1	阀体	A494 CY40	B564 N06600	Inconel 600	Alloy 600
2	阀盖	A494 CY40	B564 N06600	Inconel 600	Alloy 600
3	阀瓣	A494 CY40	B564 N06600	Inconel 600	Alloy 600
4	摇杆	A494 CY40	B564 N06600	Inconel 600	Alloy 600
5	阀座	Inconel 600	Inconel 600	Inconel 600	Inconel 600
6	销轴	Inconel 600	Inconel 600	Inconel 600	Inconel 600
7	螺柱	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

Inconel600合金止回阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12236-2008、ASME B16.34-2013、API 6D-2014
结构长度	GB/T 12221-2005、ASME B16.10-2017、API 6D-2014
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ASME B16.47-2017
检验试验	JB/T 9092-1999、API 598-2016、API 6D-2014

Inconel600合金止回阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	2	203	155	600	2	292	190
	2 ?	216	190		2 ?	330	215
	3	241	200		3	356	250
	4	292	225		4	432	260
	5	330	245		5	508	310
	6	356	260		6	559	350
	8	495	305		8	660	420
	10	622	390		10	787	490
	12	698	410		12	838	525
300	2	267	180	900	2	368	195
	2 ?	292	200		2 ?	419	235
	3	318	225		3	381	260
	4	356	240		4	457	275
	5	400	275		5	559	320
	6	444	310		6	610	370
	8	533	370		8	737	435
	10	622	410		10	838	520
	12	711	440		12	965	530
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

Inconel600合金止回阀结构图

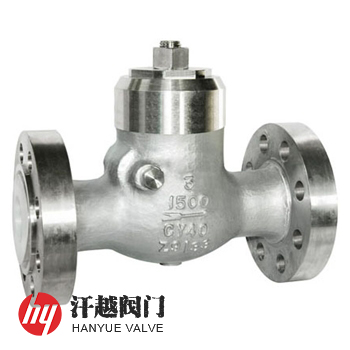

Inconel600止回阀

本产品也可采用ASTM B564 N06600或UNS N06600及Inconel 600、Alloy 600等材料整体锻造成型，按结构形式有直通升降式、立式升降式和旋启式三种。如你需订购我厂不锈钢止回阀产品，咨询时烦请说明规格型号。
