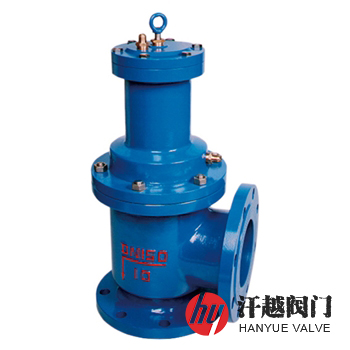

J744X液动角式排泥阀由一个依靠液压操作的双室活塞传动机构和角式截止阀组合而成，通过外装换向阀改变液体进入活塞缸上腔或下腔，推动活塞运动，控制阀门的启闭，快速排除污泥，其通常成排安装于沉淀池外，以排走池底沉积的泥砂和污物。该阀出厂时阀板处于关闭状态，当接通液压源后，需开阀时，通过外装控制系统，使驱动液体从活塞下部进入缸内，其活塞上行，并带动阀杆和阀板向上移动，阀门被打开，排出沉定池污泥，排完后，然后调整换向阀开关，使活塞下腔泄压，再将驱动液体转由活塞上部进入缸内，从而迫使活塞下行来带动阀杆和阀板向下移动，直至阀板与阀座密封面贴紧，隔断阀体进出口通道。本产品采用液压作为开启动力，具有开启时间短，阻力系数小，启闭速度快，密封性能可靠性好等优点，如配以电磁换向阀还能实现远控、自控及集中控制等，与手动相比，大大减轻了操作人员的劳动强度。
序号
部件名称
材料名称
1
阀 体
HT200
QT450-10
WCB
CF8
CF8M
2
密 封 圈
NBR/EPDM
3
阀 板
4
阀 杆
2Cr13
304
316
5
活 塞 座
6
液压缸体
7
缸 盖
8
螺 栓
35
9
螺 母
45
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.0
高压液密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.2
低压气密封试验压力(MPa)
驱动介质压力
0.15MPa ～ 0.5MPa
驱动介质
清水、空气或按订货合同要求
设计制造
T/CCMSA 40523-2021 沉淀池用排泥阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
介质温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN
外形尺寸mm
进液接管
G
H
H1
L1
L2
6 ~ 10
80
460
345
135
115
?"
100
500
375
145
125
150
630
475
185
155
200
750
565
225
250
835
620
215
300
970
730
280
240
350
1110
340
275
400
1220
910
310
如果你需订购我厂排泥阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质、配件要求等，以便我们选型，本系列产品驱动方式有手动、电动、气动和液动等几种，具体详情请联系我司销售技术人员。
