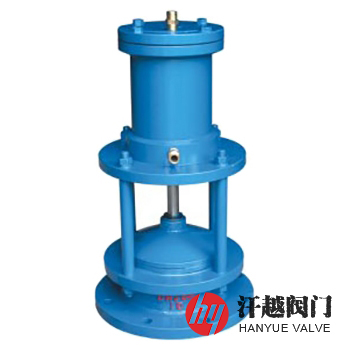

H742X液动池底阀是一种安装于沉淀池内，阀腔为非密闭型结构，以液压操作的双室活塞传动机构作驱动装置，通过控制系统控制上腔或下腔推动活塞运动，并带动阀板升降，使阀体流道开启或关闭，以达到流体通断，快速排除污泥的排泥阀。该阀是这样工作的，当需排出污泥时，操作电动或手动二位四通换向阀，使活塞下腔充入有压液体迫使活塞上行，由于活塞上固定连接有阀杆，而且阀杆下端部与阀板相连，于是阀板也在阀杆的带动下上升，阀门流体通道被打开，快速排出池内污物和泥沙，当排完需关阀时，调整换向阀使活塞下腔泄压，上腔充入有压液体迫使活塞下行来带动阀杆和阀板下降，关闭阀门。本产品采用电磁换向阀与液压缸配套使用，便于实现自控、远控或集中控制，其驱动介质压力低，压力源可取之于水厂本身，无需另加设备，节省人力和物力，节约能源。
序号
部件名称
材料名称
1
阀 座
HT200
QT450
WCB
CF8
CF8M
CF3M
2
密 封 圈
NBR/EPDM
3
液压缸体
4
活 塞 座
5
阀 板
6
阀 杆
2Cr13
304
316
316L
7
缸 盖
8
螺 栓
35
9
螺 母
45
密封试验压力
0.3MPa (试验介质为水)
驱动介质压力
0.3MPa ～ 1.0MPa
驱动介质
清水、空气、油品或按订货合同要求
设计制造
T/CCMSA 40523-2021 沉淀池用排泥阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
介质温度
0℃ ～ 80℃
公称压力
PN
公称通径
DN
外形尺寸mm
进液接管
G
S
H
D
D1
D2
b-f
Z-?d
10
150
490
110
285
240
212
22-3
8-22
?"
200
530
340
295
268
24-3
250
570
395
350
320
26-3
12-22
300
610
140
445
400
370
26-4
710
565
515
482
16-26
500
810
160
670
620
585
28-4
20-26
表中只列出了部分JB/T 79-2015标准PN10法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂排泥阀产品，咨询时烦请说明公称压力、公称通径、阀体材料、法兰执行标准及密封面形式等，本产品驱动方式有液动和气动两种，订货时需注明，具体详情请联系我司销售技术人员。
