100A角型定水位阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 水力控制阀 > 多功能水泵控制阀

多功能水泵控制阀

: 更新时间2023-05-18 09:44:42; 产品名称; 型??????? 号100A; 公称通径DN50~DN300; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

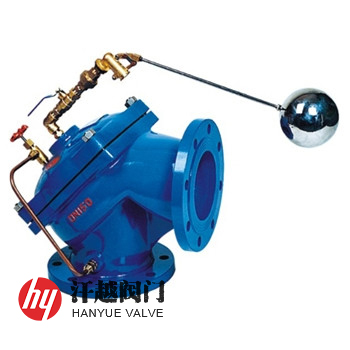

100A角型定水位阀产品概述

100A角型定水位阀是一种由远端浮球导阀控制膜片上、下腔压力，采用膜片作敏感元件，实现阀的开启或关闭，适合安装在各种水箱、水池、水塔供水系统调节其液面高度的阀门，它由一膜片将壳体内腔分为上、下两个腔室，当水池或水塔液面达到设定位置时，该阀浮球导阀关闭，上腔压力大于下腔，阀关闭，即停止供水；当水池或水塔液面下降超过预设位置，浮球导阀开启，上腔压力小于下腔压力，阀门开启，向池内供水。本产品安装方便，可省去管道弯头，节省安装空间。

100A角型定水位阀主要通过浮球来控制阀的启闭，当水池、水箱或水塔液位达到设定高度时，其通过浮球导阀，关闭阀门，停止供水；而当液位低于设定位置时，阀自动开启，进行供水。该阀灵活耐用、工作平稳可靠，它在规定的使用压力范围内，可保障无水锤冲击，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，并且浮球可随水池的高度和距离安装。本产品特适用于工矿企业、民用建筑中各种水箱、水塔或水池的自动供水系统，也可用作常压锅炉循环水水位控制。

100A角型定水位阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF8M	CF3M
3	弹簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	浮球	304	304	304	316	316L
5	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	浮球导阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
7	针阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
8	球阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
9	过滤器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M

100A角型定水位阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.05	0.05	0.05	0.05	0.05
设计制造	JB/T 10674-2006 水力控制阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验验收	JB/T 10674-2006 水力控制阀
适用温度	0℃ ~ 80℃
工作介质	清水的生产、生活及消防等给水系统

100A角型定水位阀外形尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	H	D	D1	D2	b-f	Z-?d
16	50	125	160	125	100	16-3	4-18
	65	145	180	145	120	18-3	4-18
	80	155	195	160	135	20-3	8-18
	100	175	215	180	155	20-3	8-18
	125	200	245	210	185	22-3	8-18
	150	225	280	240	210	24-3	8-23
	200	275	335	295	265	26-3	12-23
	250	325	405	355	320	30-3	12-25
	300	375	460	410	375	30-4	12-25

100A角型定水位阀结构图

角型定水位阀

如果你需订购我厂水力控制阀产品，咨询时烦请告知公称通径、公称压力、阀体材质、元件和浮球材料、法兰标准及法兰密封面形式等。
