压力波动预止阀产品概述

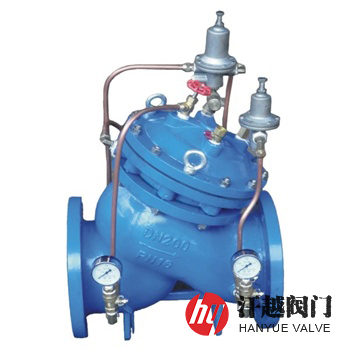

735S压力波动预止阀是一种液压自动控制阀，其被设计用于减小由于水泵开启、关闭或断电而造成停泵时引起的压力波动，从而保护水泵管网系统，此阀是一种导阀控制，液压驱动的隔膜控制阀，它的开关由阀门两端的压差驱动，上控制腔根据双路控制原理操作，通过调节导阀和泄压导阀控制主阀动作，下控制腔通过一固定的小孔与下游压力相连，关闭时起缓冲作用。

突然停泵，水流由于惯性作用，首先产生水柱分离(趋势)，引起系统压力下降，随后分离水柱发生弥合，两股分离水柱剧烈碰撞产生压力很高的弥合水锤，产生巨大的压力波动，压力波动预止阀的低压泄压导阀可感应到这种初始的压力下降，预先开启主阀，随后而来的弥合高压将主阀完全打开，泄放系统高压，从而起预防水锤的功能，高压导阀感应高压力波，同样会开启主阀，并使主阀保持开启状态，液压或机械的流量控制器可限制阀门的开启，这一装置有效地控制了压力波动，并保证主阀及时关闭不产生额外的系统压力损失，当系统高压降低到接近于设定值时，高泄压导阀关闭，主阀上控制腔中的压力随之增加，主阀关闭，系统中的压力恢复至正常工况。本产品为了便于区别高低两个泄压导阀，在低压泄压导阀上标有数字"2"，高压泄压导阀上标有数字"3"，高压、低压泄压导阀上都装有调节螺钉，以分别设定低压/高压泄压值，由针阀控制主阀关闭速度。

735S压力波动预止阀除了可预防压力波动，还具有将过高压力排向大气，而维持预设的较大系统压力的功能，当系统压力超出高压泄压导阀的设定值，高压泄压导阀开启，主阀上控制腔中的压力减小，主阀开启使系统泄压，从而维持系统的预设压力值，系统压力降低到泄压导阀设定值，导阀将关闭，主阀上控制腔中的压力会增加并缓慢关闭以维持预设系统压力值。

压力波动预止阀部件材料

压力波动预止阀性能规范

压力波动预止阀外形尺寸

压力波动预止阀结构图

本产品有角型和Y型两种阀体。如果你需订购我厂水力控制阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质等以便选型，若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
