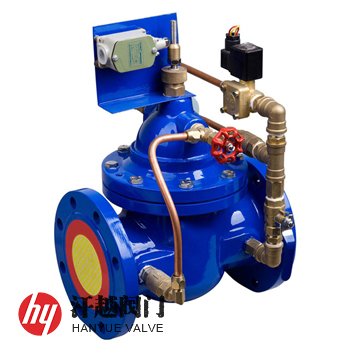

SK700X水泵控制阀是利用水作用力控制主阀先关闭开启高度的90%，再由行程开关控制水泵滞后关闭，然后主阀关闭，具有介质止回?；に玫墓δ?。其当水泵即将停止供水前，阀门先行缓幔关闭90％左右，防止突然停泵而产生的水锤和水击声；当水泵完全停止后，阀门再完全关闭，防止泵出的水回流，有效地?；に茫馐芑亓鞯某寤鞫醋?。本产品广泛安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流。
SK700X水泵控制阀在水泵工作时，电磁阀全开，针阀调至适当开度，上游水经针阀、止回阀进入主阀控制室，经电磁阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水；当水泵停止工作时，电磁阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭，当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转，此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
4
阀 轴
2Cr13
304
316
316L
5
O 型 圈
NBR/EPDM
6
弹 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
7
针 阀
ZCuAl10Fe3
8
球 阀
9
过 滤 器
10
电 磁 阀
组合件
公称压力PN(MPa)
0.6
1.0
1.6
2.5
4.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
6.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
4.4
低压水密封试验压力(MPa)
0.05
设计制造
CJ/T 219-2017 水力控制阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
介质温度
0℃~80℃
公称压力PN
公称通径DN
尺寸mm
L
F
H
A
H1
A1
10 ~ 25
20
150
—
342
269
25
160
32
180
40
200
395
300
50
205
65
215
385
288
80
245
420
310
100
292
500
340
125
330
540
380
355
575
410
495
665
440
250
600
720
460
698
750
480
350
787
830
516
400
914
900
560
978
如果你需订购我厂水力控制阀产品，咨询时烦请说明公称通径、公称压力、主阀材质、元件材料要求等，本产品在电磁阀关闭后，主阀盘向关闭方向移动。当主阀盘关闭至90%时，行程开关动作自动关闭水泵，然后主阀关闭。关闭时间可在30s~60s内调节。
