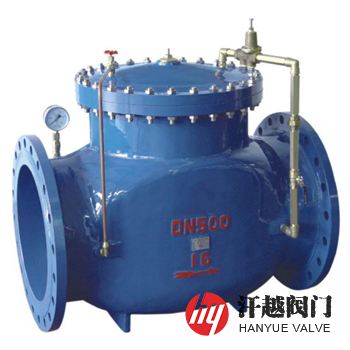

200M多喷孔减压阀是一种由阀体、阀杆、阀瓣、活塞、档板和喷头等组成的新型水力控制阀，其阀体上端为阀盖，阀盖与活塞之间装设有弹簧，阀瓣与活塞之间设有钢套，阀杆位于钢套内，阀体进水口的一端与出水口的一端之间设置有导管，该导管与主阀控制室相连，导管上安装有针阀、导阀和球阀及球阀压力表。当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力高升关闭主阀，出口压力不再升高；当阀门出口压力下降到导阀弹黉定压力时，导阀开启，控制室向卞棑水，由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，减压效果明显。
200M多喷孔减压阀的阀瓣、挡板和喷头采用喷孔式结构，起减压作用，有效地减弱了出口压力水流对阀体的伤害，保护水管不会爆裂，防水锤，无声音，性能稳定、安全可靠、安装调节方便，使用寿命长。可广泛应用于生活给水、消防系统及工业给水系统。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
ZCuAl10Fe3
4
阀 杆
2Cr13
304
316
316L
5
阀 瓣
WCB+NBR
CF8+NBR
CF8M+NBR
CF3M+NBR
6
膜 片
NBR/EPDM
7
膜片压板
Q235
8
弹 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
9
针 阀
10
球 阀
11
导 阀
公称压力PN(MPa)
0.6
1.0
1.6
2.5
4.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
6.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
4.4
低压水密封试验压力(MPa)
0.05
设计制造
CJ/T 219-2017 水力控制阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
介质温度
0℃ ~ 80℃
公称压力PN
公称通径DN
尺寸mm
L
F
H
A
H1
A1
10 ~ 25
500
1075
—
750
620
600
1230
850
695
700
1300
1120
930
800
1450
1150
950
表中未列出规格及参数，请咨询汗越阀门技术部！
如果你需订购我厂多喷孔减压阀产品，咨询时烦请提供公称通径、公称压力、阀体材质、内件材料及法兰标准和密封面形式等，本产品有隔膜型和活塞型二种，如有其他技术要求，订货时需注明。
