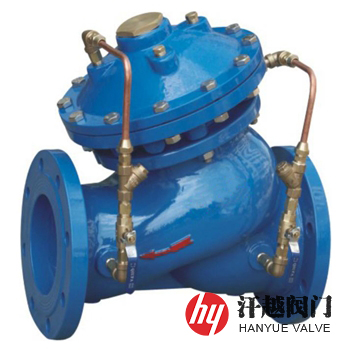

JD745X多功能水泵控制阀是由阀体、阀盖、膜片座、膜片、主阀板、缓闭阀板、衬套、阀杆、主阀板座、缓闭阀板座、膜片压板和控制管系统等零部件组成，具有水力自动控制、启泵时缓开、停泵时先快闭后缓闭的特点，并兼具水泵出口处水锤消除器、闸(蝶)阀、止回阀三种产品的功能，拥有自适应工况参数变化、防控水锤危害、保障水安全、降低管道漏损率的阀门。
JD745X多功能水泵控制阀在水泵的启动、封闭时是自动工作的。停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。水泵启动时，水压从旁通管传入下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。在进水端压力作用下，阀板上升到较大开口状态，开口高度由流量决定。停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑落。当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排入阀门进口，缓闭阀板开始缓闭。缓闭阀板完全关闭泄流孔，阀门回到停泵初始状态。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 板
304
4
阀 座
5
阀 杆
2Cr13
316
316L
6
膜 片
NBR/EPDM
7
膜片压板
8
密 封 垫
9
弹 簧
60Si2Mn
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
10
过 滤 器
ZCuAl10Fe3
11
球 阀
公称压力PN(MPa)
1.0
1.6
2.5
4.0
6.3
壳体试验压力(MPa)
1.5
2.4
3.75
6.0
9.45
高压液密封试验压力(MPa)
1.1
1.76
2.75
4.4
6.93
低压气密封试验压力(MPa)
0.6
开启与关闭动作压力差(MPa)
≤0.05
缓开时间
3S ~ 120S (可调)
缓闭时间
设计制造
CJ/T 167-2016 多功能水泵控制阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
适用介质
清水、污水、海水或物理化学性质类似于水的其他液体
工作温度
0℃ ~ 80℃
公称压力PN
公称通径DN
尺寸mm
L
H
10 ~ 25
50
203
293
350
622
957
65
216
328
400
698
1188
80
248
364
450
775
1218
100
283
418
500
811
1256
125
330
481
600
900
1600
150
356
543
700
980
1750
200
444
673
800
1120
1900
250
533
792
1220
2100
300
927
1000
1320
2400
表中未列出规格及参数，请咨询汗越阀门技术部！
如果你需订购我厂水力控制阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、使用介质及法兰标准等，本产品为隔膜式多功能水泵控制阀，适用于600口径以下的阀门，更大口径请选用活塞式多功能水泵控制阀。
