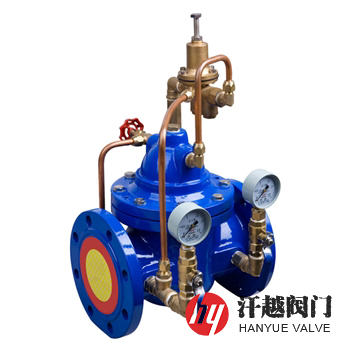

SK900X紧急关闭阀是一种利用水作用力自动控制阀的关闭和启动，用来调配供水方向的阀门，其常用在消防与生产或生活共用供水系统中，当消防系统启动时，管道压力升高，超过设定值时，能自动关闭生产、生活用水管道；当消防供水结束后，管路压力下降至设定值，自动恢复生产、生活用水。本产品设有压力调整机构，调节简便，控制灵敏度高，安全可靠，而且系统无须另设专门的消防单独供水管网，大大地节约了建设成本和用水量。
SK900X紧急关闭阀当主阀进口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上盖腔内压力与主阀出口压力相等，进出口存在压差，水流经阀口由出口流出；当消防泵起动，或变频泵压力升高，超过导阀设定压力时，由主阀进口通向导阀控制管压力升高，作用在弹簧上的压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔，因阀瓣受到向下的压力大于向上的推力，主阀关闭。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
4
阀 杆
2Cr13
304
316
316L
5
O 型 圈
NBR/EPDM
6
弹 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
7
针 阀
ZCuAl10Fe3
8
球 阀
9
导 阀
10
过 滤 器
11
压 力 表
组合件
公称压力PN(MPa)
0.6
1.0
1.6
2.5
4.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
6.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
4.4
低压水密封试验压力(MPa)
0.05
设计制造
CJ/T 219-2005 水力控制阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
介质温度
0℃~80℃

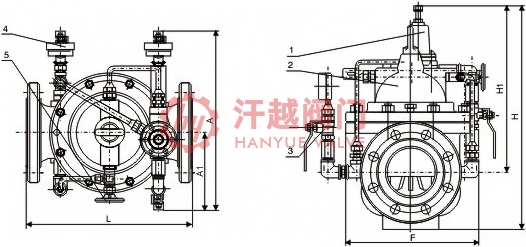

公称压力PN
公称通径DN
尺寸mm
L
F
H
A
H1
A1
10 ~ 25
20
150
—
342
247
25
160
32
180
40
200
395
278
50
205
65
215
405
298
80
245
430
313
100
292
510
350
125
330
560
365
355
585
420
495
675
450
250
600
730
470
300
698
760
490
787
840
526
400
914
910
570
500
978
如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀材质、元件和内件材料要求等，本产品设有压力调整机构，顺时针拧动导阀螺钉，调整压力增高即关闭压力增高。
