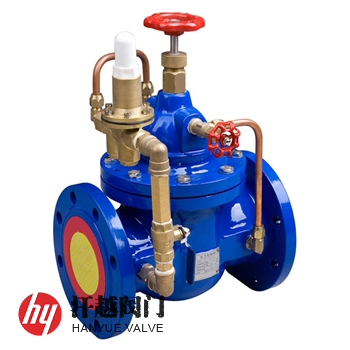

SK400X流量控制阀是一种利用水作用力控制调节器，将出口流量控制在一个设定值范围内，在一定范围内，当进口压力有波动时，出口流量保持不变的阀门，其适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。本产品常用在流量控制给水管路上，流量在一定范围内可调节。
SK400X流量控制阀主要由主阀、导阀、流量调节器、针阀、球阀、微型过滤器和压力表等组成，当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态，调定主阀上部的流量调节器，可为主阀设定一定开度，调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
4
阀 轴
2Cr13
304
316
316L
5
O 型 圈
NBR/EPDM
6
弹 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
7
导 阀
ZCuAl10Fe3
8
针 阀
9
球 阀
10
过 滤 器
11
调 节 器
公称压力PN(MPa)
0.6
1.0
1.6
2.5
4.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
6.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
4.4
低压水密封试验压力(MPa)
0.05
设计制造
CJ/T 219-2017 水力控制阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
介质温度
0℃~80℃

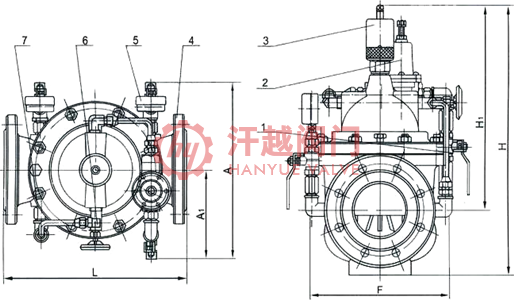

公称压力PN
公称通径DN
尺寸(mm)
L
F
H
A
H1
A1
10 ~ 25
20
150
—
342
247
25
160
32
180
40
200
395
278
50
205
65
215
405
298
80
245
430
313
100
292
510
350
125
330
560
365
355
585
420
495
675
450
250
600
730
470
300
698
760
490
787
840
526
400
914
910
570
500
978
如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀材质、元件要求等，本产品设有流量调整机构，调整导阀螺钉进行调节流量增大或减小流量，并有防松装置，顺时针方向拧动螺钉，出口流量减小。
