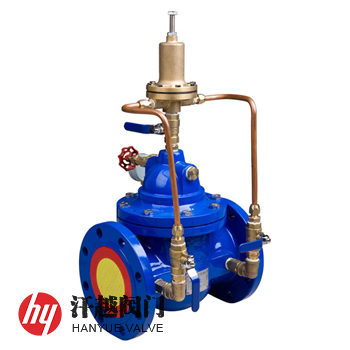

SK500X泄压/持压阀是一种利用泄压先导阀感应阀门上游压力，并控制主阀，使主阀自动排出部分管线水稳定阀前管道的设定压力，当压力恢复到设定压力以下时，主阀自动关闭，其主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力，消防泵关闭后还可以减小水锤的冲击，也用于大型供水系统的水锤消除装置，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力，并且阀门控制系统的进口处装有一个微型过滤器，使直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻。本产品的泄压或持压在一定范围内可以调节。
SK500X泄压/持压阀工作时，当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、导阀、球阀B流向出口，此时主阀处于开启状态。当阀前压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压，当压力恢复到安全值时，泄压阀自动关闭，作泄压阀时，各球阀常开；当泄压/持压导阀调整为持压状态时，只要主阀阀前水压低于导阀设定值，导阀即关闭，主要控制室升压，主阀关闭，当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压，作持压阀用时，球阀C常闭或用丝堵换下。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
4
阀 轴
2Cr13
304
316
316L
5
O 型 圈
NBR/EPDM
6
弹 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
7
导 阀
ZCuAl10Fe3
8
针 阀
9
球 阀
10
过 滤 器
公称压力PN(MPa)
0.6
1.0
1.6
2.5
4.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
6.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
4.4
低压水密封试验压力(MPa)
0.05
设计制造
CJ/T 219-2017 水力控制阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
介质温度
0℃~80℃
公称压力PN
公称通径DN

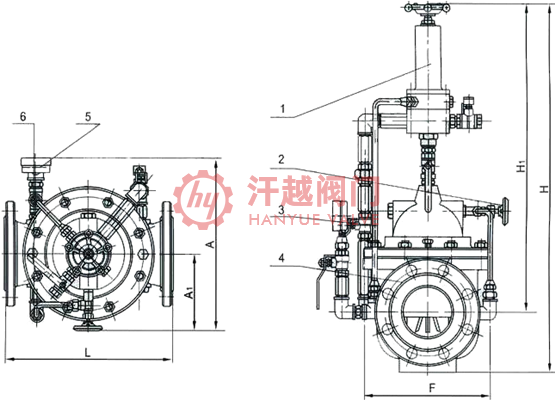

尺寸mm
L
F
H
A
H1
A1
10 ~ 25
20
150
—
557
463
25
160
32
180
40
200
610
516
50
205
65
215
625
520
80
245
642
537
100
292
750
596
125
330
808
653
355
864
709
495
1135
805
250
600
1185
855
300
698
1325
953
350
787
1385
990
400
914
1445
1030
500
978
如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀材质、元件材料要求等，本产品设有压力调整机构，顺时针转动手轮，开启压力增高。
