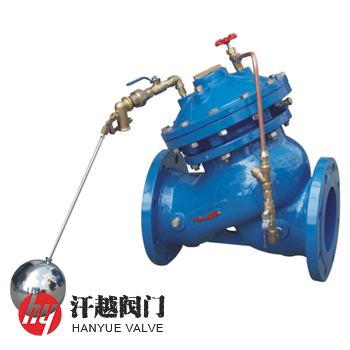

F745X遥控浮球阀是一种由主阀、浮动在液位面上的浮球阀、球阀、针形调节阀和过滤器等组成，利用水位控制回路中浮球升降来控制主阀的开启和关闭，达到自动控制设定液位的水力控制阀，其结构新颖，简单合理，且工作平稳可靠，在工作压力范围内，开启灵活，无水锤冲击，安装维护方便，液位控制准确度高、水位不受介质压力的变化而变化、且紧密不漏水，具有灵活耐用的优点。本产品通常用于工矿企业，民用建筑中各种水池(箱)、水塔的自动供水系统，并可用作常压锅炉循环水控制阀。
F745X遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位低于用户设定水位线时，水池内的浮球阀开启，主阀控制腔内的压力水通过导管泄入水池，主阀控制腔内的压力渐减并趋近于零。主阀进口端有压力的介质水作用于阀杆上，其产生的作用力克服主阀控制腔内的弹簧之力与阀杆自重之力的总力时，阀杆升起，主阀开启，管网系统开始向水池供水。阀杆开启后，主阀控制腔内的压力与主阀进口端的压力相等。当水位达到用启设定水位线时，水池内的浮球阀的浮球在水的浮力作用下上浮关闭，主阀控制腔内的压力与主阀进口端的压力相等，由于隔膜片的面积比阀杆的面积要大，虽然主阀控制腔内的压力与主阀进口端的压力相等，但具有压力的水在隔膜片上与阀杆上产生的作用力不一样，前者大，使得阀杆有下移关闭主阀的趋势，于是，阀杆在有一定压力的逆流介质产生的作用力、弹簧力、阀杆自重之力三种力的共同作用下自动关闭。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 盘
304
4
阀 座
5
阀 杆
2Cr13
316
316L
6
膜 片
NBR/EPDM
7
膜片压板
8
弹 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
9
浮球角阀
ZCuAl10Fe3
10
过 滤 器
11
球 阀
12
针 阀
公称压力PN(MPa)
1.0
1.6
2.0
2.5
4.0
壳体强度试验压力(MPa)
1.5
2.4
3.0
3.75
6.0
高压液密封试验压力(MPa)
1.1
1.76
2.2
2.75
4.4
低压气密封试验压力(MPa)
0.6
设计制造
JB/T 10674-2006 水力控制阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
介质温度
0℃ ~ 80℃
公称压力PN
公称通径DN
尺寸mm
L
H
10 ~ 25
50
203
293
350
622
957
65
216
328
400
698
1188
80
248
364
450
775
1218
100
283
418
500
811
1256
125
330
481
600
900
1600
150
356
543
700
980
1750
200
444
673
800
1120
1900
250
533
792
1220
2100
300
927
1000
1320
2400
表中未列出规格及参数，请咨询汗越阀门技术部！
如果你需订购我厂遥控浮球阀产品，咨询时烦请说明公称压力、公称尺寸、阀体材质、使用介质及法兰标准等，本产品为隔膜式结构，浮球阀工作压力0.04MPa~0.6MPa，液面控制精度±30mm。
