SRS1直流式T型过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > T型过滤器

T型过滤器

: 更新时间2023-01-30 22:23:02; 产品名称; 型??????? 号SRS1; 公称通径DN50~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

SRS1直流式T型过滤器产品概述

SRS1直流式T型过滤器主要由壳体、法兰、滤筒滤网、阀盖及紧固件等部件组成，其采用钢制对焊无缝三通管件与对焊法兰或板式平焊法兰通过焊接工艺焊制而成的，是除去管道中流体介质固体颗粒杂质不可缺少的设备。

SRS1直流式T型过滤器滤筒及滤网采用不锈钢材料制作，当工艺过程对滤筒滤网材料或者对允许通过的固体粒度有特殊要求时，可选用其他材料。若无特殊规定，过滤筒采用板厚小于或等于3mm的圆孔或方孔筛板制成，其尺寸和技术要求按GB/T 10612的规定，我厂生产的本产品以网孔基本尺寸0.63mm，金属丝直径为0.224mm，筛分面积为54%的30目/英寸的不锈钢丝网作为标准滤网。滤网规格也可以根据用户需要选定，滤网规格及其技术要求按GB/T 5330的规定。

SRS1直流式T型过滤器部件材料

序号	部件名称	材料名称
1	三通壳体	Q235B	20	304	316	316L
2	法兰	Q235B	A105	304	316	316L
3	滤筒	304	304	304	316	316L
4	滤网	304	304	304	316	316L
5	垫片	聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6	法兰盖	Q235B	Q235B	304	316	316L
7	螺柱	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排污螺塞	304	304	304	316	316L

SRS1直流式T型过滤器性能规范

公称压力PN(MPa)	1.6	2.5	4.0	2.0	5.0
壳体试验压力(MPa)	2.4	3.75	6.0	3.0	7.5
高压液密封试验压力(MPa)	1.76	2.75	4.4	2.2	5.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 14382-2008 管道用三通过滤器
对焊端部	GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017
检验试验	GB/T 14382-2008 管道用三通过滤器
工作温度	-196℃ ~ 540℃

SRS1直流式T型过滤器外形尺寸

公称压力 PN	公称尺寸 DN	安装尺寸mm			过滤面积 cm²	排污口N 管螺纹
公称压力 PN	公称尺寸 DN	L0	L1	L2	过滤面积 cm²	排污口N 管螺纹
16	50	64	112	142	72	R ?
	65	76	121	155	108	R ?
	80	86	136	176	148	R ?
	100	105	157	207	190	R ?
	125	124	179	242	320	R ?
	150	143	198	273	408	R ?
	200	178	240	341	899	R ?
	250	216	280	415	1290	R ?
	300	254	332	486	1954	R ?
	350	279	361	531	2445	R ?
	400	305	390	585	3092	R ?
25	50	64	112	142	72	R ?
	65	76	128	162	108	R ?
	80	86	144	184	148	R ?
	100	105	170	220	190	R ?
	125	124	192	255	320	R ?
	150	143	218	293	408	R ?
	200	178	258	359	899	R ?
	250	216	296	425	1290	R ?
	300	254	346	500	1954	R ?
	350	279	379	549	2445	R ?
	400	305	415	610	3092	R ?
40	50	64	112	142	72	R ?
	65	76	128	162	108	R ?
	80	86	144	184	148	R ?
	100	105	170	220	190	R ?
	125	124	192	255	320	R ?
	150	143	218	293	408	R ?
	200	178	266	367	899	R ?
	250	216	304	433	1290	R ?
	300	254	359	513	1954	R ?
	350	279	404	574	2445	R ?
	400	305	440	625	3092	R ?
(Class150) 20	50	64	128	158	72	R ?
	65	76	146	180	108	R ?
	80	86	156	196	148	R ?
	100	105	181	220	190	R ?
	125	124	213	265	320	R ?
	150	143	232	297	408	R ?
	200	178	280	370	899	R ?
	250	216	318	433	1290	R ?
	300	254	368	508	1954	R ?
	350	279	406	561	2445	R ?
	400	305	432	610	3092	R ?
(Class300) 50	50	64	134	164	72	R ?
	65	76	152	186	108	R ?
	80	86	165	205	148	R ?
	100	105	191	230	190	R ?
	125	124	222	276	320	R ?
	150	143	241	306	408	R ?
	200	178	289	379	899	R ?
	250	216	333	448	1290	R ?
	300	254	384	524	1954	R ?
	350	279	422	577	2445	R ?
	400	305	451	629	3092	R ?

SRS1直流式T型过滤器结构图

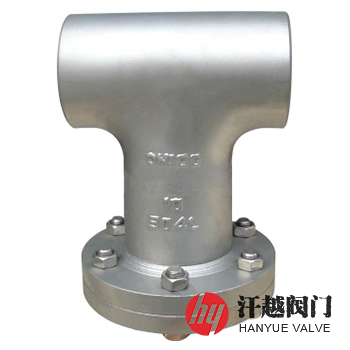

直流式T型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明结构类型、公称压力、公称尺寸、壳体和滤网材质、过滤精度等，本产品有法兰、内螺纹、承插焊和对焊等多种连接方式可供选择，具体详情请联系我司销售技术人员。
