ST36C直流式T型过滤器产品概述

ST36S、ST36M、ST36C直流式T型过滤器是一种由三通壳体、接管、滤网、椭圆形滤座挡圈、法兰和法兰盖及紧固件等部件组成的直流式T型对焊连接过滤器，它的滤网由斜截圆柱型滤筒和安装在其内的丝网两部分构成，过滤的时候流体一般是从三通壳体的左端流入，流经滤网时是先由滤筒内再流向滤筒外，其中的固体杂质颗粒被阻挡在滤筒内部的丝网上，而洁净的滤液则能穿过置有一定规格的丝网从右部端口流出。本产品可根据不同的工况需要选用碳素钢、低合金钢、奥氏体不锈钢等材料，其对应的型号分别有ST36C-H1.0、ST36C-H2.5、ST36C-H4.0、ST36C-A150、ST36C-A300、ST36M-H1.0、ST36M-H2.5、ST36M-H4.0、ST36M-A150、ST36M-A300、ST36S-H1.0、ST36S-H2.5、ST36S-H4.0、ST36S-A150、ST36S-A300。

ST36C直流式T型过滤器部件材料

序号	部件名称	材料名称
1	三通壳体	20	304	304L	316	316L
2	接管	20	304	304L	316	316L
3	法兰	A105	304	304L	316	316L
4	法兰盖	Q235B	304	304L	316	316L
5	密封垫	聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6	过滤网	304	304	304L	316	316L
7	螺栓	35CrMo	304	304	316	316
8	螺母	30CrMo	304	304	316	316
9	排放螺塞	304	304	304L	316	316L

ST36C直流式T型过滤器性能规范

公称压力PN(MPa)	1.0	2.5	4.0	2.0	5.0
壳体试验压力(MPa)	1.5	3.75	6.0	3.0	7.5
高压液密封试验压力(MPa)	1.1	2.75	4.4	2.2	5.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	HG/T 21637-1991 化工管道过滤器
对焊端部	GB/T 12224-2005、ASME B16.25-2017、ASME B16.9-2012
检验试验	HG/T 21637-1991 化工管道过滤器
工作温度	碳钢-20~400℃、低合金钢-40~400℃、不锈钢-196~400℃
过滤精度	0.02mm ~ 16.0mm

ST36C直流式T型过滤器外形尺寸

公称压力 PN	公称通径 DN	尺寸(mm)					排放口"B"
公称压力 PN	公称通径 DN	D	L	H	H1	I	PN10-25	PN40
10 ~ 40	50	57	228	136	254	14	ZG?"	DN20凹面
	65	76	260	154	294	20	ZG?"	DN20凹面
	80	89	292	172	332	23	ZG?"	DN20凹面
	100	108	350	203	399	28	ZG?"	DN20凹面
	125	133	388	226	449	42	ZG?"	DN20凹面
	150	159	434	251	508	60	ZG?"	DN20凹面
	200	219	536	310	639	104	ZG?"	DN20凹面
	250	273	640	368	768	110	ZG?"	DN20凹面
	300	325	744	426	898	132	ZG?"	DN20凹面
	350	377	802	461	980	158	ZG?"	DN25凹面
	400	426	898	517	1100	179	ZG?"	DN25凹面
	500	529	1078	623	1339	227	ZG?"	DN25凹面
	600	630	1128	630	1438	277	ZG?"	DN25凹面
压力等级 Class	公称尺寸 NPS	尺寸(mm)					排放口"B"
压力等级 Class	公称尺寸 NPS	D	L	H	H1	I	150Lb	300Lb
150(2.0MPa) 300(5.0MPa)	2	60.3	278	166	306	14	NPT?"	DN20凸面
	2 ?	76.1	314	187	348	20	NPT?"	DN20凸面
	3	88.9	342	205	384	23	NPT?"	DN20凸面
	4	114.3	418	246	473	28	NPT?"	DN20凸面
	5	139.7	460	270	529	42	NPT?"	DN20凸面
	6	168.3	500	292	581	60	NPT?"	DN20凸面
	8	219.1	588	340	694	104	NPT?"	DN20凸面
	10	273	690	398	821	110	NPT?"	DN20凸面
	12	323.9	792	452	949	132	NPT?"	DN20凸面
	14	355.6	852	485	1023	158	NPT?"	DN20凸面
	16	406.4	970	547	1166	179	NPT?"	DN25凸面
	20	508	1148	642	1372	227	NPT?"	DN25凸面
	24	610	1274	712	1569	277	NPT?"	DN25凸面

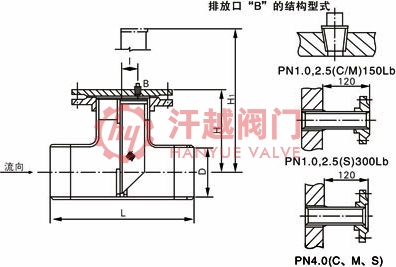

ST36C直流式T型过滤器结构图

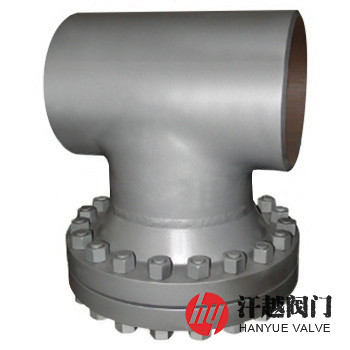

ST36C直流式T型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明法兰执行标准、公称直径、公称压力、壳体材质、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
