ST26C反折流式T型过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > T型过滤器

T型过滤器

: 更新时间2023-01-29 21:29:30; 产品名称; 型??????? 号ST26C、ST26M、ST26S; 公称通径DN50~DN600; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

ST26C反折流式T型过滤器产品概述

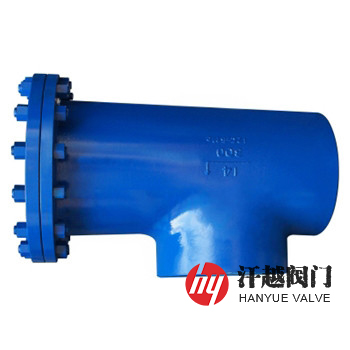

ST26S、ST26M、ST26C反折流式T型过滤器是一种由三通壳体、接管、滤网、圆形滤座挡圈、法兰和法兰盖及紧固件等部件组成的反折流式T型对焊连接过滤器，它的滤网由圆台型滤筒和安装在其外的丝网两部分构成，过滤的时候流体一般是从三通壳体的中部端口流入，流经滤网时是先由滤筒外再流向滤筒内，其中的固体杂质颗粒被阻挡在滤筒外部的丝网上，而洁净的滤液则能穿过置有一定规格的丝网从左端或右端流出。本产品可根据不同的工况需要选用碳素钢、低合金钢、奥氏体不锈钢等材料，其对应的型号分别有ST26C-H1.0、ST26C-H2.5、ST26C-H4.0、ST26C-A150、ST26C-A300、ST26M-H1.0、ST26M-H2.5、ST26M-H4.0、ST26M-A150、ST26M-A300、ST26S-H1.0、ST26S-H2.5、ST26S-H4.0、ST26S-A150、ST26S-A300。

ST26C反折流式T型过滤器部件材料

序号	部件名称	材料名称
1	三通壳体	20	304	304L	316	316L
2	接管	20	304	304L	316	316L
3	法兰	A105	304	304L	316	316L
4	法兰盖	Q235B	304	304L	316	316L
5	密封垫	聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6	过滤网	304	304	304L	316	316L
7	螺柱	35CrMo	304	304	316	316
8	螺母	30CrMo	304	304	316	316
9	排放螺塞	304	304	304L	316	316L

ST26C反折流式T型过滤器性能规范

公称压力PN(MPa)	1.0	2.5	4.0	2.0	5.0
壳体试验压力(MPa)	1.5	3.75	6.0	3.0	7.5
高压液密封试验压力(MPa)	1.1	2.75	4.4	2.2	5.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	HG/T 21637-1991 化工管道过滤器
对焊端部	GB/T 12224-2005、ASME B16.25-2017、ASME B16.9-2012
检验试验	HG/T 21637-1991 化工管道过滤器
工作温度	碳钢-20~400℃、低合金钢-40~400℃、不锈钢-196~400℃
过滤精度	0.02mm ~ 16.0mm

ST26C反折流式T型过滤器外形尺寸

公称压力 PN	公称通径 DN	尺寸(mm)						排放口"B"
公称压力 PN	公称通径 DN	D	L	L1	L2	H	I	PN10-25	PN40
10 ~ 40	50	57	300	528	164	64	16	ZG?"	DN20凹面
	65	76	338	594	184	76	25	ZG?"	DN20凹面
	80	89	368	652	196	86	30	ZG?"	DN20凹面
	100	108	423	735	220	105	40	ZG?"	DN20凹面
	125	133	466	814	240	124	45	ZG?"	DN20凹面
	150	159	521	817	270	143	55	ZG?"	DN20凹面
	200	219	630	1108	320	178	70	ZG?"	DN20凹面
	250	273	738	1310	370	216	90	ZG?"	DN20凹面
	300	325	846	1512	420	254	105	ZG?"	DN20凹面
	350	377	911	1631	450	279	120	ZG?"	DN25凹面
	400	426	1038	1840	521	305	140	ZG?"	DN25凹面
	500	529	1234	2208	609	381	230	ZG?"	DN25凹面
	600	630	1340	2454	710	432	250	ZG?"	DN25凹面
压力等级 Class	公称尺寸 NPS	尺寸(mm)						排放口"B"
压力等级 Class	公称尺寸 NPS	D	L	L1	L2	H	I	150Lb	300Lb
150(2.0MPa) 300(5.0MPa)	2	60.3	305	528	139	64	16	NPT?"	DN20凸面
	2 ?	76.1	344	594	157	76	25	NPT?"	DN20凸面
	3	88.9	376	652	171	86	30	NPT?"	DN20凸面
	4	114.3	455	758	209	105	40	NPT?"	DN20凸面
	5	139.7	500	840	230	124	45	NPT?"	DN20凸面
	6	168.3	542	930	250	143	55	NPT?"	DN20凸面
	8	219.1	634	1108	294	178	70	NPT?"	DN20凸面
	10	273	743	1310	345	216	90	NPT?"	DN20凸面
	12	323.9	848	1512	396	254	105	NPT?"	DN20凸面
	14	355.6	911	1632	426	279	120	NPT?"	DN20凸面
	16	406.4	1032	1840	485	305	140	NPT?"	DN25凸面
	20	508	1193	2208	574	381	230	NPT?"	DN25凸面
	24	610	1324	2454	637	432	250	NPT?"	DN25凸面

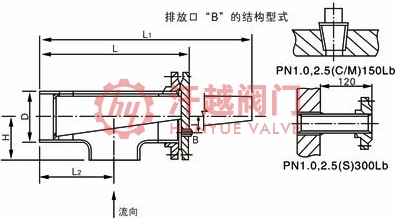

ST26C反折流式T型过滤器结构图

ST26C反折流式T型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明法兰执行标准、公称直径、公称压力、壳体材质、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
