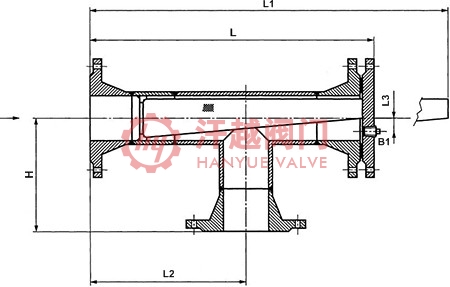

ST11正折流式T形过滤器三通壳体的左端口为物料入口，上开口为纯净物料出口，右端口上通过螺栓螺母固定连接有法兰盖，而由滤筒和安装在其内的丝网组成的圆锥台形滤芯则放置在壳体内，并且它的左侧较大的开口通过滤芯定位环固定在左入口上，右侧较小的一头则抵在另一端的法兰盖的密封面上。当流体从左进料口进入正折流式T型过滤器内部时，其中所含的固体颗粒被安装在滤筒内具有一定规格的丝网所阻挡，并沉积在滤筒里面，而过滤后的洁净介质则经由出料口流出进入下一道工序。该过滤器增长了结构长度，加大了过滤面积，降低了清洗过滤网的次数，减少了人员劳动强度。本系列产品有ST11正折流式法兰连接T形过滤器和ST12正折流式焊接连接T形过滤器两种类型，适于安装在泵阀、压缩机的入口或流量仪表前端管道上，并且介质流向有90°变化的场合，用以?；ど璞富蛞潜?。
序号
部件名称
材料名称
1
壳 体
20
15CrMo
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
接 管
3
法 兰
A105
4
法 兰 盖
Q235B
5
密 封 垫
聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6
滤筒滤网
304
316
316L
7
螺 柱
35CrMoA
8
螺 母
9
排 放 口
公称压力PN(MPa)
1.6
2.5
4.0
2.0
5.0
壳体试验压力(MPa)
2.4
3.75
6.0
3.0
7.5
高压液密封试验压力(MPa)
1.76
2.75
4.4
2.2
5.5
低压气密封试验压力(MPa)
0.6
设计制造
HG/T 21637-2021 化工管道过滤器系列
法兰标准
HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
检验试验
过滤精度
0.02mm ~ 16.0mm
公称压力PN
公称直径DN
尺寸(mm)
排放口B1
L
L1
L2
L3
H
16
50
336
541
209
15
109
NPT ?
65
360
589
221
25
121
80
392
644
236
30
136
100
434
726
257
40
157
125
480
811
279
45
179
150
568
987
348
55
198
200
654
1148
390
70
240
250
748
1324
436
90
286
300
840
1500
482
105
332
350
898
1612
511
120
361
400
956
1725
540
140
450
1038
1883
580
180
430
500
1120
2044
621
230
471
600
1238
2263
677
527
表中为PN16法兰连接结构尺寸，如需其他公称压力、公称直径及焊接连接结构尺寸，请联系我们！
如果你需订购我厂管道过滤器产品，咨询时烦请说明类型代号、公称尺寸、公称压力或压力等级、材料(包括壳体、法兰、法兰盖、滤筒及滤网等)、过滤精度、端部连接型式，如连接端部选用法兰连接时，请注明法兰执行标准及法兰密封面形式等。
