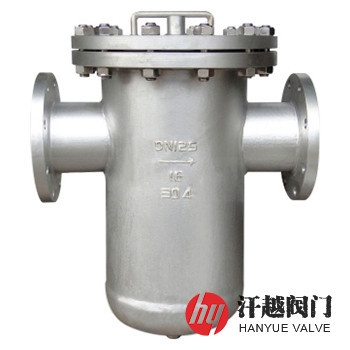

SD12、SD11双滤筒式篮式过滤器的滤芯由篮状滤筒和安装在其内的圆柱状滤筒组成，并放置在筒体中，且它的倾斜面开口卡接在倾斜的滤座上与入口相通，上部则抵在筒体上端的法兰盖的密封面上通过螺栓螺母压紧固定，当介质由进料口进入，经滤芯过滤后从出料口流出，其中的机械杂质则沉积在滤篮底部或紧紧附着在圆柱状滤筒的滤网上，在篮式过滤器的工作过程中，这些固体颗粒在流体流动和压力作用下越积越厚，当进出口压差达到一定值后，只需拆开筒盖对滤网进行清洗即可。该过滤器加大了滤网的有效工作面积，减少了清理频次，特别适用于原油或其它液体及气体物料的过滤，防止管道中的机械杂质对下游设备或仪表的正常工作和运转造成影响，达到稳定工艺过程，保障安全生产的目的。本系列产品有SD11法兰连接双滤筒式篮式过滤器和SD12焊接连接双滤筒式篮式过滤器两种结构形式。
序号
部件名称
材料名称
1
筒 体
20
15CrMo
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
接 管
3
封 头
4
法 兰
A105
5
法 兰 盖
Q235B
6
密封垫片
聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
7
滤 芯
304
316
316L
8
螺 柱
35CrMo
9
螺 母
30CrMo
10
排 放 口
11
放 空 口
公称压力PN(MPa)
1.6
2.5
4.0
2.0
5.0
壳体试验压力(MPa)
2.4
3.75
6.0
3.0
7.5
高压液密封试验压力(MPa)
1.76
2.75
4.4
2.2
5.5
低压气密封试验压力(MPa)
0.6
设计制造
HG/T 21637-2021 化工管道过滤器系列
法兰标准
HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
检验试验
过滤精度
0.02mm ~ 16.0mm
公称压力PN
公称直径DN
尺寸(mm)
排放口B1
放空口B2
L
H
H1
H2
L1
10 ~ 40
65
373
364
174
637
40
NPT ?
80
399
417
214
719
50
100
459
508
272
881
70
125
513
617
345
1079
90
NPT 1
150
565
724
404
1276
120
200
793
446
1397
135
250
666
893
495
1544
300
718
997
563
1739
160
20(Class150)
50(Class300)
410
460
426
530
514
600
623
660
727
730
810
889
890
898
以上为PN10~40及Class150~300法兰连接结构尺寸，如需其他规格或焊接连接结构尺寸，请联系我们！
本产品有无支腿和带支腿两种结构，默认的为无支腿形式，如需带支腿烦请在合同中说明。尊敬的用户，如你需订购我厂管道过滤器产品，咨询时烦请说明类型代号、壳体材料、公称尺寸、公称压力或压力等级、端部连接型式、滤芯材质及过滤精度等，我公司可按客户需求承接定制。
