篮式过滤器

: 更新时间2023-07-23 14:11:59; 产品名称; 型??????? 号SRBI4、SRBIF; 公称通径DN25~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

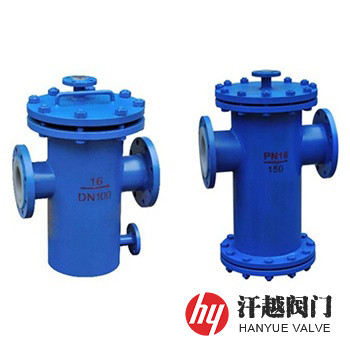

衬四氟篮式过滤器产品概述

衬四氟篮式过滤器是在壳体内壁和法兰盖内表面衬上一层FEP或PTFE及PFA等，让其接触介质的部位无暴露的金属材料存在，全由氟塑料抵抗介质腐蚀，从而使它既有钢制品的机械强度，又有氟塑料的耐蚀性，而且能保障输送介质的纯度。该衬氟篮式过滤器主要采用模压法衬里，即将需要模压的零部件放入模具中，并将一定量的粉状、粒状、纤维状、片状和碎屑状氟塑料放入成型的模腔中，然后送入加热炉内加温，当加热到一定温度使其熔融，取出来，放在压力机中并在高压力下，使熔体充满模具、压实，并不断用冷水冷却，经冷却至合适的温度脱模，取出修边平整，即成为成品，而它的滤篮则由氟塑料滤筒和在其内部安装的聚四氟乙烯抽丝编制网构成，当流体从进料口流入，流经具有一定规格的滤网的滤筒后，其固体杂质被阻挡，而清洁的物料则由出料口流出。本产品耐高温、耐腐蚀、耐磨损性能优良，可用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，适用于化工、石油、制药及染料等腐蚀性严重的管路中用作过滤杂质，保护压缩机、泵、阀、仪表等正常工作。

衬四氟篮式过滤器部件材料

序号	部件名称	材料名称
1	筒??????? 体	Q235B	20#	304	304L	316	316L
2	接??????? 管	Q235B	20#	304	304L	316	316L
3	连接法兰	Q235B	A105	304	304L	316	316L
4	法? 兰? 盖	Q235B	Q235B	304	304L	316	316L
5	衬? 里? 层	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯
6	滤??????? 篮	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯
7	螺??????? 栓	35CrMo	35CrMo	304	304	316	316
8	螺??????? 母	30CrMo	30CrMo	304	304	316	316
9	放? 空? 口	Q235B	A105	304	304L	316	316L
10	排? 放? 口	Q235B	A105	304	304L	316	316L

衬四氟篮式过滤器性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低压气密封试验压力(MPa)	0.275	0.66	0.6	0.6	0.6	0.6
设计制造	GB/T?26501-2011?氟塑料衬里压力容器?通用技术条件
法兰标准	JB/T?81、JB/T?82、GB/T?9115、GB/T?9119、HG/T?20592、HG/T?20615、ASME B16.5等
检验试验	GB/T?26501-2011?氟塑料衬里压力容器?通用技术条件
过滤精度	10目?~?100目
工作温度	-29℃?~?180℃

衬四氟篮式过滤器外型尺寸

公称压力 PN	公称通径 DN	公称尺寸 NPS	尺寸(mm)
公称压力 PN	公称通径 DN	公称尺寸 NPS	ΦD	L	H	H1	dn
2.5?~?25 (Class150)20	25	1	108	260	330	200	20
	32	1??	108	260	330	200	20
	40	1??	108	260	330	200	20
	50	2	108	260	330	200	20
	65	2??	159	340	430	285	20
	80	3	159	340	430	285	20
	100	4	219	400	490	305	20
	125	5	273	500	635	420	20
	150	6	273	500	635	420	20
	200	8	325	560	785	525	20
	250	10	426	660	895	640	20
	300	12	426	720	650	350	20
	350	14	630	960	650	350	25
	400	16	630	960	650	350	25

衬四氟篮式过滤器结构图

衬四氟篮式过滤器

本产品设计结构有两种，DN25?~?DN100的底部与筒体一体焊接成型，排污口设置在筒体侧面或正面，不小于DN125的底部由下法兰盖通过六角螺栓与筒体相连接组成，下法兰盖的右侧贯通设置有下排污口。如果你需订购我厂管道过滤器系列产品，咨询时烦请说明公称通径、公称压力、筒体和接管材料、滤篮材质、介质温度、过滤精度、法兰执行标准及法兰密封面形式等，我厂可按客户需求承接定制。
