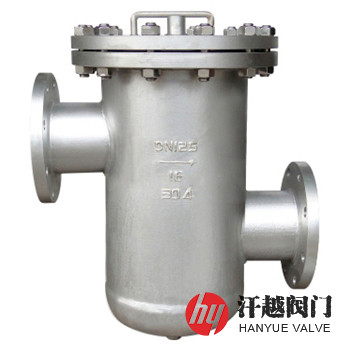

SD22、SD21多滤筒式篮式过滤器是一种由筒体、封头、筒盖、高低接管、滤芯、排放口和放空口等组成的法兰连接多滤筒式篮式过滤器，其由滤篮和圆柱状滤筒构成的滤芯通过滤座连接环固定在筒体内，并且介质入口设置在滤篮端口的上方，而出口则在它的下方，从而将进料口与出料口隔开，当流体由进料口流入，流经滤芯后，其中的固体颗粒则沉积在滤篮底部或紧紧附着在圆柱状滤筒的丝网上，而过滤后的洁净物料则从出料口流出进入设备或仪表中。该过滤器提高了滤网的实际有效过滤面积，减少了清理频次，减轻了人员劳动强度，特别适用于固体杂质含量较多，粘度较大的介质，安装在管线上能确保所有装置免受因管道内杂质、铁锈及焊渣等造成的堵塞和损坏，从而降低了维修费用和生产损失。与本产品同系列的还有SD22焊接连接多滤筒式篮式过滤器。
序号
部件名称
材料名称
1
筒 体
20
15CrMo
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
高低接管
3
封 头
4
法 兰
A105
5
筒 盖
Q235B
6
密 封 垫
聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
7
滤 芯
304
316
316L
8
螺 柱
35CrMo
9
螺 母
30CrMo
10
排 放 口
11
放 空 口
公称压力PN(MPa)
1.6
2.5
4.0
2.0
5.0
壳体试验压力(MPa)
2.4
3.75
6.0
3.0
7.5
高压液密封试验压力(MPa)
1.76
2.75
4.4
2.2
5.5
低压气密封试验压力(MPa)
0.6
设计制造
HG/T 21637-2021 化工管道过滤器系列
法兰标准
HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
检验试验
过滤精度
0.02mm ~ 16.0mm
公称压力PN
公称直径DN
尺寸(mm)
L
H
H1
H2
H3
L1
10 ~ 40
65
459
554
975
198
129
70
80
100
513
687
1217
246
173
125
150
575
794
1396
283
209
120
200
706
976
1708
339
269
250
798
1123
1969
392
332
160
300
869
1272
2214
443
375
180
以上为PN10 ~ PN40法兰连接结构尺寸，如需其他公称压力、公称直径及焊接连接结构尺寸，请联系我们！
本产品有无支腿和带支腿两种结构，默认的为无支腿形式，如需带支腿烦请在合同中说明。尊敬的用户，如你需订购我厂管道过滤器产品，咨询时烦请说明类型代号、公称尺寸、公称压力或压力等级、端部连接型式、材料(包括筒体、法兰、滤筒、滤网等)及过滤精度等，我公司可按客户需求承接定制。
