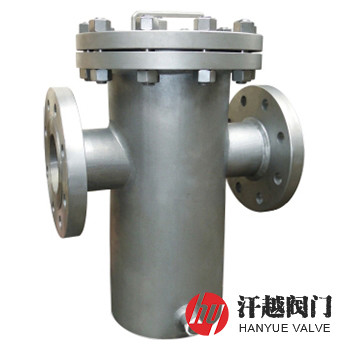

SRBIF双相不锈钢2205篮式过滤器是一种中部筒体、滤网座、进出液口接管、法兰和法兰盖及过滤篮等主要部件采用2205材质的过滤器，该钢种综合了奥氏体型和铁素体型不锈钢二者的优点，具有良好的韧性、强度和焊接性，其屈服强度可达普通不锈钢的两倍，耐中性氯化物应力腐蚀性能远超18-8型不锈钢，并具有良好的抗点蚀和缝隙腐蚀能力，所以特别适用于介质中氯离子含量较高及含硫化物的工况，以过滤其中的固体杂质。
SRBIF双相不锈钢2205篮式过滤器左侧为进液接管，右侧为出液接管，中部筒体内放置有滤筒，各管端分别与一法兰焊接。当介质由进液接管通过中筒进入过滤蓝后，固体杂质颗粒被阻挡在滤网内，而洁净的流体通过滤筒由过滤器出口排出，当需要清洗时，只要旋开筒体底部排放丝堵，排净流体，然后拆卸顶部法兰盖，取出过滤篮，洗净后重新装入即可。本产品对照的国内牌号为022Cr22Ni5Mo3N，统一数字代号为S22253，美标ASTM A789M-05b标准使用S31803或S32205表示。
序号
部件名称
材料名称
1
筒 体
2205
S31803
S32205
S22253
022Cr22Ni5Mo3N
2
接 管
3
法 兰
4
法 兰 盖
5
密封垫片
PTFE
6
过 滤 篮
7
螺 栓
304
8
螺 母
公称压力PN(MPa)
1.6
2.5
4.0
2.0
5.0
壳体试验压力(MPa)
2.4
3.75
6.0
3.0
7.5
高压液密封试验压力(MPa)
1.76
2.75
4.4
2.2
5.5
低压气密封试验压力(MPa)
0.6
设计制造
SH/T 3411-1999石油化工泵用过滤器选用、检验及验收
法兰标准
JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
检验验收
过滤精度
20μm ~ 16000μm
公称直径DN(mm)
尺寸(mm)
B(in)
D1
L
H1
H2
H
1.0 ~ 2.5
(Class150) 2.0
25
89
220
160
260
480
R ?
32
165
270
495
40
114
280
180
300
550
50
65
140
330
350
650
80
168
340
400
740
100
219
420
310
470
880
150
273
500
430
620
1175
200
325
560
530
780
1495
250
426
660
640
930
1810
478
750
840
1200
2310
如果你需订购我厂管道过滤器产品，咨询时烦请说明结构形式、法兰执行标准、公称直径、公称压力、壳体材质、滤芯材料、工作介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
