快开衬氟篮式过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > 篮式过滤器

篮式过滤器

: 更新时间2023-01-26 17:13:16; 产品名称; 型??????? 号SRBI4、SRBIF; 公称通径DN25~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

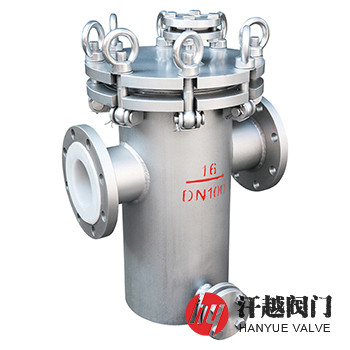

快开衬氟篮式过滤器产品概述

快开衬氟篮式过滤器主要由壳体、壳盖、滤篮、衬里层、快开机构等组成，其筒体的左右两侧分别焊接有物料进出通道接管，并在接管一端焊装有与管道或设备连接的法兰，而由滤筒和滤网构成的滤篮则放置在物料进出通道之间，使介质先经滤网过滤后再从出料口流出。该过滤器壳体内壁的衬里层和滤筒及滤网均采用耐蚀性极强的氟塑料材料制成，可适用于强腐蚀性的管路，同时壳体和壳盖通过活节螺栓与吊环螺母扣合在一起锁紧固定，清洗或更换滤筒时只需逆时针旋转吊环螺母数个螺距使它们分开即可，大大减轻了劳动强度，缩短了操作时间。本产品结构简单、过滤能力强、流体阻力小、耐蚀性能强、纳污量大，克服了端盖和筒体法兰之间采用螺栓连接，清洁过程需要将螺栓全部拧下，处理完之后再全部拧上，费时费力，清洗或更换不便捷的弊端。

快开衬氟篮式过滤器部件材料

序号	部件名称	材料名称
1	筒体	Q235B	20#	304	304L	316	316L
2	接管	Q235B	20#	304	304L	316	316L
3	连接法兰	Q235B	A105	304	304L	316	316L
4	壳盖	Q235B	Q235B	304	304L	316	316L
5	衬里层	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯
6	滤篮	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯
7	活接螺栓	35CrMo	35CrMo	304	304	316	316
8	吊环螺母	30CrMo	30CrMo	304	304	316	316
9	放空口	Q235B	Q235B	304	304L	316	316L
10	排污口	Q235B	Q235B	304	304L	316	316L

快开衬氟篮式过滤器性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低压气密封试验压力(MPa)	0.275	0.66	0.6	0.6	0.6	0.6
设计制造	GB/T 26501-2011 氟塑料衬里压力容器通用技术条件
法兰标准	JB/T 81-82、GB/T 9115-9119、HG/T 20592-20615、SH/T 3406、ASME B16.5等
检验试验	GB/T 26501-2011 氟塑料衬里压力容器通用技术条件
过滤精度	10目 ~ 100目
工作温度	-29℃ ~ 180℃

快开衬氟篮式过滤器外型尺寸

公称压力 PN	公称通径 DN	公称尺寸 NPS	尺寸(mm)
公称压力 PN	公称通径 DN	公称尺寸 NPS	ΦD	L	H	H1	dn
2.5 ~ 25 (Class150)20	25	1	108	260	330	200	20
	32	1 ?	108	260	330	200	20
	40	1 ?	108	260	330	200	20
	50	2	108	260	330	200	20
	65	2 ?	159	340	430	285	25
	80	3	159	340	430	285	25
	100	4	219	400	490	305	25
	125	5	273	500	635	420	25
	150	6	273	500	635	420	25
	200	8	325	560	785	525	25
	250	10	426	660	895	640	25
	300	12	426	720	650	350	25
	350	14	630	960	650	350	25
	400	16	630	960	650	350	25

快开衬氟篮式过滤器结构图

快开衬氟篮式过滤器

本产品设计结构有两种，DN25 ~ DN100的底部与筒体一体焊接成型，排污口设置在筒体侧面或正面，DN125及以上的底部由下法兰盖通过六角螺栓与筒体相连接组成，下法兰盖的右侧贯通设置有下排污口。如果你需订购我厂管道过滤器系列产品，咨询时烦请说明公称通径、公称压力、壳体材质、滤篮材料、介质温度、过滤精度、法兰执行标准及法兰密封面形式等，我厂可按客户需求承接定制。
