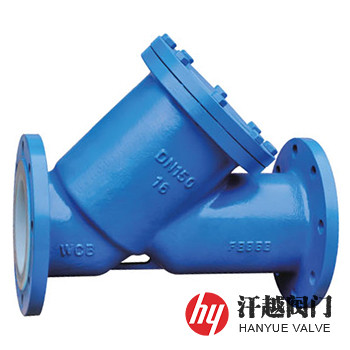

衬四氟Y型过滤器是一种在钢制Y型过滤器的过流面上衬一层氟塑料，用来隔断流体与金属壳体和壳盖的接触，从而使它能适用于化工、石油化工、制药等生产中的介质为酸、碱、盐等腐蚀性气体或液体物料，用以滤除不同粒径固体杂质的装置。其壳体左端为进料口，右端为出料口，由F4、PFA或F46等材料抽丝编制而成具有相应规格的滤网安装在圆柱体滤筒内，滤筒的一端放置在壳体中部的滤座上，并与入口相通，另一端则抵在壳盖的密封面上经螺栓、螺母、垫圈及密封圈等压紧固定，其中的排放口则安装在壳盖上，当介质从左端进入，流经滤筒滤网时，其中所含的固体杂质被阻挡，并沉积在滤筒底部或紧紧附着在滤网上，而干净的滤液则能穿过过滤网从右端流出。本产品具有耐蚀性能好、密封性优、强度比较高、不易损坏、使用时间长、耐急变温度等特点，因此，特适合安装在种种腐蚀性管路中。
序号
部件名称
材料名称
1
壳 体
HT250
WCB
CF8
CF3
CF8M
CF3M
2
壳 盖
3
衬 里 层
F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
4
滤 筒
5
滤 网
6
螺 栓
35
304
316
7
螺 母
45
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高压液密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低压气密封试验压力(MPa)
设计制造
HG/T 3704-2003 氟塑料衬里阀门通用技术条件
法兰标准
GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
检验试验
过滤精度
10目 ~ 100目
工作温度
-29℃ ~ 180℃
公称压力PN
公称尺寸DN
尺寸(mm)
L
L1
L2
H
H1
B
2.5 ~ 25(Class150)20
25
165
—
115
32
185
40
200
145
50
230
65
295
175
80
315
205
100
355
125
405
285
150
480
605
400
250
680
430
300
780
470
如果你需订购我厂管道过滤器，咨询时烦请说明类型、公称尺寸、公称压力、使用温度、衬里材料、滤芯材质、过滤精度、法兰执行标准。本产品可根据用户需求设计成盲板快开式。
