SY13法兰连接Y形过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > Y型过滤器

Y型过滤器

: 更新时间2023-01-29 14:06:58; 产品名称; 型??????? 号SY13; 公称通径DN15~DN600、NPS?~NPS24; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

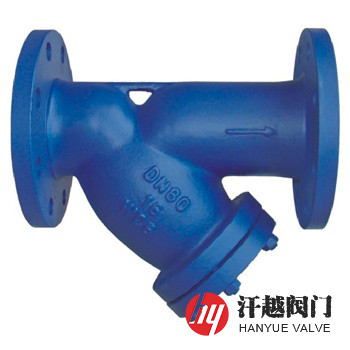

SY13法兰连接Y形过滤器产品概述

SY13法兰连接Y形过滤器是一种由一体铸制壳体、壳盖、滤筒和滤网及紧固件等组成，适用于石油、石油化工、轻工等生产中的液体及气体物料，用以过滤其中的固体杂质，以保障泵阀、压缩机等装置核心设备的安全运转以及仪表、自控设备的安全运行的铸造制作的Y形过滤器。其壳体左端为进料口，右端为出料口，中部经螺栓、螺母、垫圈、密封圈与壳盖相连，排污阀安装在壳盖上，丝网固定在圆柱体滤筒上，滤筒的一端放置在壳体内的进口处，另一端则放在排污口处，该过滤器在工艺管路上具有对液体或气体快速高效过滤，操作方便，结构简单，维修方便，适用面广等特点。与本产品同系列的还有SY11螺纹连接Y形过滤器和SY12承插焊连接Y形过滤器。

SY13法兰连接Y形过滤器部件材料

序号	部件名称	材料名称
1	壳体	WCB	CF8	CF3	CF8M	CF3M
2	中部壳盖	WCB	CF8	CF3	CF8M	CF3M
3	过滤网	304	304	304L	316	316L
4	垫片	聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
5	螺柱	35CrMo	304	304	316	316
6	螺母	30CrMo	304	304	316	316
7	排污堵头	304	304	304L	316	316L

SY13法兰连接Y形过滤器性能规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0	6.3
壳体试验压力(MPa)	1.5	2.4	3.75	6.0	9.45
高压液密封试验压力(MPa)	1.1	1.76	2.75	4.4	6.93
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	HG/T 21637-2021 化工管道过滤器系列
法兰标准	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
检验试验	HG/T 21637-2021 化工管道过滤器系列
过滤精度	0.02mm ~ 16.0mm

SY13法兰连接Y形过滤器外形尺寸

公称压力 PN	公称直径 DN	系列I尺寸(mm)			系列II尺寸(mm)
公称压力 PN	公称直径 DN	L	H	H2	L	H	H2
16	15	134	60	—	134	60	—
	20	142	70	—	142	70	—
	25	152	70	—	152	70	—
	32	183	75	—	168	75	—
	40	200	90	—	200	90	—
	50	216	105	—	216	105	—
	65	250	150	—	252	150	—
	80	285	175	—	282	175	—
	100	305	200	—	309	200	—
	125	350	205	—	345	205	—
	150	385	260	—	388	260	—
	200	485	300	—	468	300	—
	250	552	380	—	540	380	—
	300	606	410	—	640	410	—
	350	668	480	—	683	480	—
	400	755	540	—	755	540	—
	450	853	580	—	853	580	—
	500	890	645	—	900	645	—
	600	1060	950	—	1060	950	—
表中只列出了部分PN16法兰连接结构尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

SY13法兰连接Y形过滤器结构图

法兰连接Y形过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明壳体材料、公称尺寸、公称压力或压力等级、滤网材质、过滤精度、法兰执行标准和法兰密封面形式及是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
