Y型过滤器

: 更新时间2023-01-29 19:03:55; 产品名称; 型??????? 号FIG33、FIG34; 公称通径NPS?~NPS12; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

FIG33过滤器产品概述

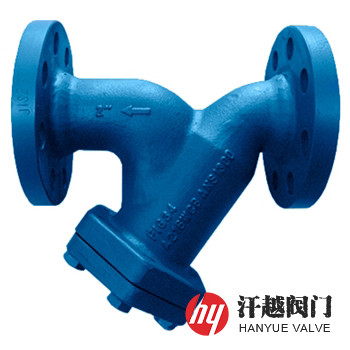

FIG33、FIG34过滤器是我公司参考国外产品而设计研发的Y型过滤器，其主要用来确保所有装置免受因管道内杂质、铁锈及焊渣等造成的堵塞和损坏，从而降低了维修费用和生产损失，其根据需要，阀盖上可钻螺纹孔连接排污阀或排放阀，阀体上也可钻压力接口螺纹孔。该过滤器安装时应按壳体上的流动方向水平安装，应用于蒸汽或气体的水平管道上时，阀体应保持水平面，而在液体系统中，阀体应为垂直向下位置。为方便维修和更换，本产品上下游应安装合适的截止阀，维修如遵守安全操作规程，可以直接在管道上维修，维修时，建议使用新的垫片和备件。

FIG33过滤器部件材料

序号	部件名称	材料名称
1	阀体	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	阀盖	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	过滤网	A240 304	A240 304	A240 304L	A240 316	A240 316L
4	密封件	GRAPHITE	PTFE	PTFE	PTFE	PTFE
5	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
6	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M
7	排污丝堵	A182 F304	A182 F304	A182 F304L	A182 F316	A182 F316L

FIG33过滤器性能规范

公称压力PN(Class)	150	300	600	900	1500
壳体试验压力(MPa)	3.0	7.5	16.5	22.5	39.0
高压液密封试验压力(MPa)	2.2	5.5	12.1	16.5	28.6
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计标准	符合欧洲压力设备指令97/23/EC、ASME B16.34-2013
连接法兰	EN 1092-2002、ANSI B16.5-2013、ASME B16.5-2017等
检验试验	API 598-2016 阀门的检查和试验
过滤精度	10目 ~ 500目

FIG33过滤器外形尺寸

公称压力 Class	公称尺寸 NPS	通道直径mm	尺寸mm			排污口 in
公称压力 Class	公称尺寸 NPS	d	A	B	C	排污口 in
150	?	13	120	70	110	?"
	?	19	144	80	130	?"
	1	25	154	95	150	?"
	1 ?	32	180	130	235	?"
	1 ?	38	200	146	260	?"
	2	49	230	180	320	?"
	2 ?	62	290	200	325	?"
	3	74	310	205	330	?"
	4	100	351	255	405	?"
	5	127	401	315	510	?"
	6	150	473	345	560	?"
	8	201	593	440	710	?"
300	?	13	127	70	110	?"
	?	19	150	80	130	?"
	1	25	160	95	150	?"
	1 ?	32	180	130	235	?"
	1 ?	38	208	146	260	?"
	2	49	240	180	320	?"
	2 ?	62	289	200	325	?"
	3	74	311	205	330	?"
	4	100	351	255	405	?"
	5	127	401	315	510	?"
	6	150	478	345	560	?"
	8	201	600	440	710	?"

FIG33过滤器结构图

FIG34过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明型号、公称通径、公称压力、阀体和过滤网材质、过滤网孔径或目数，法兰执行标准及法兰密封面形式等，本产品标准不锈钢过滤网：?"~3"为0.8mm孔径，4"~8"为1.6mm孔径，还有其它孔径和目数及材质过滤网可供选择。
