S31803双相钢Y型过滤器

水力控制阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > Y型过滤器

Y型过滤器

: 更新时间2023-01-28 15:36:54; 产品名称; 型??????? 号SRYIIF、SRYIIW; 公称通径DN15~DN800; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

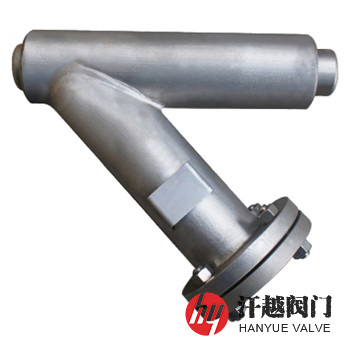

S31803双相钢Y型过滤器产品概述

S31803双相钢Y型过滤器是一种主体部件采用2205、S31803或S22253、022Cr22Ni5Mo3N、00Cr22Ni5Mo3N等材料焊制而成，适用于化工、石油化工、海水谈化及相关工业等生产中的硫化物和氯离子含量较高的液体及气体物料，用以过滤其固体杂质，且端部连接形式为法兰或焊接的双相不锈钢Y型过滤器，该过滤器横管和斜管通过氩弧焊工艺按45度角或按客户要求的角度焊接组成壳体，而椭圆形滤座挡圈则按相同的角度焊装在横管内部，由滤框和滤网组成的圆柱形滤筒放置在滤座挡圈上，并通过法兰盖经螺栓螺母压紧固定，从而将物料进口和出口分隔开来，使得待过滤介质能先由进料口迅速进入滤筒内经滤框和滤网过滤后，再从出料口流出。本产品通常安装在泵、阀门、压缩机的入口或流量仪表前的管道上，以?；ご死嗌璞富蛞潜?。

S31803双相钢Y型过滤器部件材料

序号	部件名称	材料名称
1	壳体	2205	S31803	S22253	022Cr22Ni5Mo3N
2	壳盖	2205	S31803	S22253	022Cr22Ni5Mo3N
3	滤筒	2205	S31803	S22253	022Cr22Ni5Mo3N
4	滤网	2205	S31803	S22253	022Cr22Ni5Mo3N
5	密封垫	PTFE	PTFE	PTFE	PTFE
6	螺栓	A193 B8	A193 B8	A193 B8	A193 B8
7	螺母	A194 8	A194 8	A194 8	A194 8

S31803双相钢Y型过滤器性能规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3
壳体试验压力(MPa)	2.4	3.75	6.0	9.45
高压液密封试验压力(MPa)	1.76	2.75	4.4	6.93
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
连接法兰	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
检验验收	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
过滤精度	10目 ~ 500目

S31803双相钢Y型过滤器外形尺寸

公称压力 PN	公称尺寸 DN	安装尺寸mm				排污口N 管螺纹
公称压力 PN	公称尺寸 DN	L	L1	H	H1	排污口N 管螺纹
16 ~ 40 (Class150)20 (Class300)50	15	260	96	180	270	R ?
	20	270	96	190	280	R ?
	25	270	96	190	280	R ?
	32	270	45	230	330	R ?
	40	270	40	230	330	R ?
	50	290	50	245	350	R ?
	65	320	70	280	400	R ?
	80	350	85	315	450	R ?
	100	425	115	360	520	R ?
	125	480	140	390	560	R ?
	150	540	160	460	660	R ?
	200	700	190	540	770	R ?
	250	800	200	660	945	R ?
	300	950	310	750	1080	R ?
	350	1050	370	845	1210	R ?
	400	1250	420	920	1320	R ?

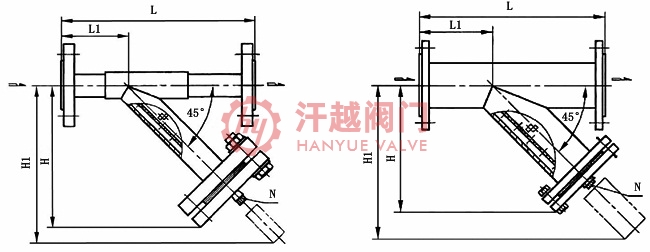

S31803双相钢Y型过滤器结构图

S31803双相钢Y型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请告知公称压力、公称尺寸、壳体和过滤网材质、过滤网孔径或目数等，本产品接口端面型式可采用螺纹、承插焊、对焊和法兰连接等。

上一条：S25073双相钢Y型过滤器下一条：SRY管道用三通过滤器
