S25073双相钢Y型过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > Y型过滤器

Y型过滤器

: 更新时间2023-01-28 16:25:01; 产品名称; 型??????? 号SRYIIF、SRYIIW; 公称通径DN15~DN800; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

S25073双相钢Y型过滤器产品概述

S25073双相钢Y型过滤器是一种壳体、壳盖、滤座挡圈、滤筒和端部连接法兰等部件采用2507、S32750或S25073、022Cr25Ni7Mo4N、00Cr25Ni7Mo4N等管材、板材或锻件制成的双相不锈钢Y型过滤器，其所使用的钢材是含高含量的钼、氮、钨、铜，且点蚀系数大于40的耐腐蚀性非常优异的超级双相不锈钢，它的组成成分是铁素体和奥氏体晶体之间相互交错，常以奥氏体为基体，铁素体质量分数超过30%，该钢种既保留了铁素体钢较高的导热系数、较小的线性膨胀系数，又具良好的塑性特性，与合金含量相当的奧氏体钢相比，其耐晶间腐蚀、耐应力腐蚀、耐腐蚀疲劳等性能均有明显提高。本产品具有优良的的抗腐蚀性和较高的强度，广泛应用于化工、石油化工、海洋石油天然气开发开采等富含氯离子、二氧化碳和硫化氢的恶劣腐蚀环境中。

S25073双相钢Y型过滤器部件材料

序号	部件名称	材料名称
1	壳体	2507	S32750	S25073	022Cr25Ni7Mo4N
2	连接法兰	2507	S32750	S25073	022Cr25Ni7Mo4N
3	壳盖	2507	S32750	S25073	022Cr25Ni7Mo4N
4	过滤网	2507	S32750	S25073	022Cr25Ni7Mo4N
5	密封垫片	PTFE	PTFE	PTFE	PTFE
6	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
7	螺母	A194 8M	A194 8M	A194 8M	A194 8M

S25073双相钢Y型过滤器性能规范

公称压力PN(Class)	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
高压液密封试验压力(MPa)	2.2	5.5	12.1	16.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法兰标准	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
检验验收	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
过滤精度	10目 ~ 500目

S25073双相钢Y型过滤器外形尺寸

公称压力 PN(MPa)	公称直径 DN(mm)	尺寸(mm)			B (in)	有效过滤面积(m²)
公称压力 PN(MPa)	公称直径 DN(mm)	L	H1	H	B (in)	有效过滤面积(m²)
2.0(Class150)	15	260	177	280	R ?	0.00252
	20	280	195	308	R ?	0.00300
	25	290	208	322	R ?	0.00330
	32	310	227	353	R ?	0.00510
	40	320	238	367	R ?	0.00520
	50	300	240	339	R ?	0.00630
	65	340	274	382	R ?	0.00910
	80	380	307	438	R ?	0.01270
	100	450	349	495	R ?	0.01800
	150	580	424	608	R ?	0.03300
	200	700	520	750	R ?	0.05400
	250	800	606	877	R ?	0.07800
	300	950	728	1061	R ?	0.11400
5.0(Class300)	15	260	181	280	R ?	0.00252
	20	280	205	308	R ?	0.00300
	25	290	215	322	R ?	0.00330
	32	310	234	353	R ?	0.00510
	40	320	250	367	R ?	0.00520
	50	360	254	354	R ?	0.00630
	65	370	286	396	R ?	0.00910
	80	400	317	438	R ?	0.01270
	100	520	378	523	R ?	0.01800
	150	620	461	636	R ?	0.03300
	200	720	542	750	R ?	0.05400
	250	820	633	877	R ?	0.07800
	300	970	753	1061	R ?	0.11400

S25073双相钢Y型过滤器结构图

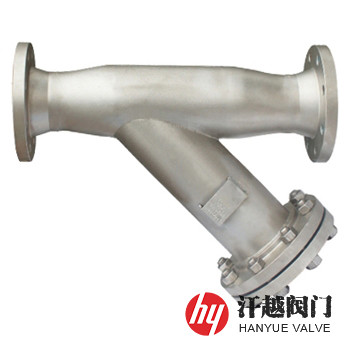

S25073双相钢Y型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请告知公称压力、公称尺寸、壳体和过滤网材质、过滤网孔径或目数等，本产品接口端面型式可采用螺纹、承插焊、对焊和法兰连接等。
