SRY管道用三通过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

Y型过滤器

: 更新时间2023-01-26 20:54:21; 产品名称; 型??????? 号SRY; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

SRY管道用三通过滤器是石油、化工、轻纺及电力行业中常用的一种管道附件，其主要应用于上述行业的管道进出口，如采油等机械设备的入口管道中流体介质的粗过滤，以除掉介质中的污垢。清洗时，旋开斜管底部盲板上的丝堵，放尽残料或拆卸斜管底部盲板，取出滤筒清洗即可。

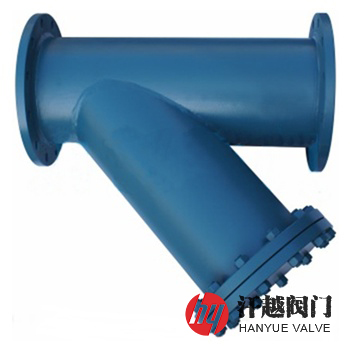

SRY管道用三通过滤器是用无缝钢管由主管和斜管按45°或其他角度通过焊接工艺焊制而成的，它通过法兰、对焊、承插焊、螺纹等方式连接管道，斜管内置有相应过滤面积的不锈钢滤筒和滤网，壳体材料可根据工况需要，选用碳钢、铬钼钢、不锈钢及双相钢等。本产品结构型式为Y型。

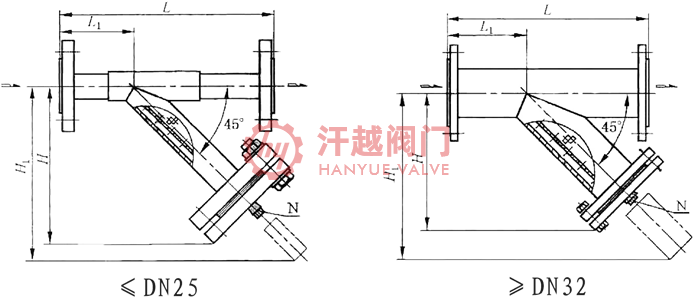

公称压力 PN	公称尺寸 DN	安装尺寸mm				排污口N 管螺纹
公称压力 PN	公称尺寸 DN	L	L1	H	H1	排污口N 管螺纹
16 ~ 40 (Class150) 20 (Class300) 50	15	260	96	180	270	R ?
	20	270	96	190	280	R ?
	25	270	96	190	280	R ?
	32	270	45	230	330	R ?
	40	270	40	230	330	R ?
	50	290	50	245	350	R ?
	65	320	70	280	400	R ?
	80	350	85	315	450	R ?
	100	425	115	360	520	R ?
	125	480	140	390	560	R ?
	150	540	160	460	660	R ?
	200	700	190	540	770	R ?
	250	800	200	660	945	R ?
	300	950	310	750	1080	R ?
	350	1050	370	845	1210	R ?
	400	1250	420	920	1320	R ?
表中为法兰连接外形尺寸，如需其他连接方式结构尺寸，请咨询汗越阀门技术部。

管道用三通过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明公称压力、公称通径、过滤精度、壳体材料、滤筒滤网材质等，本产品可按客户需求承接定制，具体详情请联系我司销售技术人员。
