双相钢Y型过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > Y型过滤器

Y型过滤器

: 更新时间2023-01-26 20:11:39; 产品名称; 型??????? 号SY14C、SY14S; 公称通径DN15~DN600; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

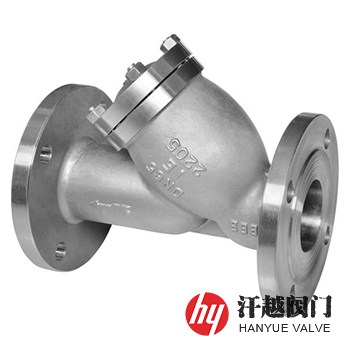

双相钢Y型过滤器产品概述

双相钢Y型过滤器是一种壳体采用2205、2507或SAF2205、SAF2507等牌号材质铸造、锻造或焊接制作而成，用以滤除物料中所含的不同粒径的固体颗粒杂质的双相不锈钢Y型过滤器，其所使用的钢种铁素体与奥氏体各占约50%，一般较少相的含量也需达得到30%，屈服强度可达400MPa ~ 550MPa，是普通不锈钢的两倍，在耐腐蚀方面，在介质环境很差(如海水、氯离子含量较高)的条件下，它的耐点蚀、缝隙蚀、应力腐蚀及腐蚀疲劳性能显然优于普通的奥氏体不锈钢，有时可以替代高合金奥氏体不锈钢。由于本产品材料中含有较高的铬、钼及高氮含量使它对如HCOOH、CH?COOH等酸具有较强的耐整体腐蚀的能力，而对无机酸，尤其是那些包含氯化物的无机酸也具有较强的耐蚀性。

双相钢Y型过滤器部件材料

序号	部件名称	材料名称
1	壳体	2205	SAF2205	2507	SAF2507
2	壳盖	2205	SAF2205	2507	SAF2507
3	滤筒	2205	2205	2507	2507
4	滤网	2205	2205	2507	2507
5	密封垫	PTFE	PTFE	PTFE	PTFE
6	螺柱	A193 B8	A193 B8	A193 B8M	A193 B8M
7	螺母	A194 8	A194 8	A194 8M	A194 8M
8	排污堵头	A182 F51	A182 F51	A182 F53	A182 F53

双相钢Y型过滤器性能规范

公称压力PN(Class)	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
高压液密封试验压力(MPa)	2.2	5.5	12.1	16.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法兰标准	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
过滤精度	0.02mm ~ 16.0mm

双相钢Y型过滤器外形尺寸

公称压力 Class	公称尺寸 NPS	系列I尺寸(mm)			系列II尺寸(mm)
公称压力 Class	公称尺寸 NPS	L	H	H1	L	H	H1
150	?	134	60	—	134	60	—
	?	142	70	—	142	70	—
	1	152	70	—	152	70	—
	1 ?	182	75	—	168	75	—
	1 ?	200	90	—	200	90	—
	2	217	105	—	217	105	—
	2 ?	250	150	—	252	150	—
	3	284	175	—	282	175	—
	4	310	200	—	309	200	—
	5	353	205	—	351	205	—
	6	390	260	—	388	260	—
	8	485	300	—	468	300	—
	10	552	380	—	540	380	—
	12	641	410	—	640	410	—
	14	668	480	—	683	480	—
	16	755	540	—	755	540	—
	18	853	580	—	853	580	—
	20	890	645	—	900	645	—
	24	1060	950	—	1060	950	—

双相钢Y型过滤器结构图

双相钢Y型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请告知类型、公称压力、公称尺寸、壳体和过滤网材质、过滤网孔径或目数、法兰执行标准及法兰密封面形式等，本产品主要部件可选用等SAF2205、SAF2507铸件或锻件及2205、2507管件等。
