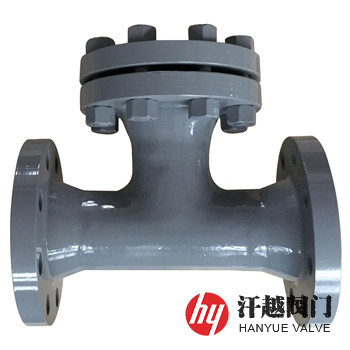

ST31直流式法兰连接T形过滤器是一种由等径三通管子、法兰、盲板、滤芯和椭圆环型滤座等组成，用于阻挡不同粒径固体杂质的装置，其等径三通管的左端为进料口，右端为出料口，凸出管形的顶端焊接有法兰，并通过螺栓螺母固定连接有盲板，而由滤筒和滤网组成的一端斜口的圆柱型滤芯则放置在凸出管形的内部，并且它的倾斜面开口卡接在倾斜的滤座上，另一端则抵在壳盖的密封面上，从而将进料口与出料口隔开，当介质从左端流入，流经滤网时是先由滤筒内再流向滤筒外，其中的固体杂质颗粒被阻挡在滤筒内部的丝网上，而洁净的滤液则能穿过具有一定规格的丝网从右端流出。该过滤器滤座与进料口所成的夹角为45度，圆柱滤芯的倾斜面与水平方向夹角为45度，给更换滤芯带来了方便。与本产品同系列的还有ST32直流式焊接连接T形过滤器。
序号
部件名称
材料名称
1
等径三通
20
15CrMo
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
法 兰
A105
3
滤 座
Q235B
4
滤筒滤网
304
316
316L
5
密封垫片
聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6
盲 板
7
螺 柱
35CrMo
8
螺 母
30CrMo
9
排 放 口
公称压力PN(MPa)
1.6
2.5
4.0
2.0
5.0
壳体试验压力(MPa)
2.4
3.75
6.0
3.0
7.5
高压液密封试验压力(MPa)
1.76
2.75
4.4
2.2
5.5
低压气密封试验压力(MPa)
0.6
设计制造
HG/T 21637-2021 化工管道过滤器系列
法兰标准
HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
检验试验
过滤精度
0.02mm ~ 16.0mm
公称压力PN
公称直径DN

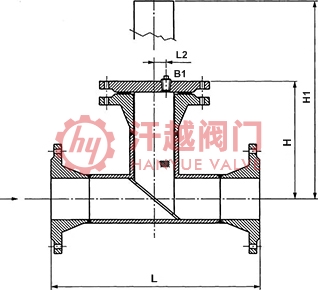

尺寸(mm)
排放口B1
有效过滤面积/m2
L
L3
H
H1
16
50
218
15
127
249
NPT ?
0.006180
65
242
25
139
280
0.009587
80
272
30
156
317
0.012613
100
314
40
177
372
0.020683
125
358
45
201
429
0.031213
150
396
55
220
481
0.043027
200
480
70
264
590
0.070394
250
572
90
312
709
0.107433
300
664
105
360
826
0.153285
350
722
120
391
900
0.183267
400
780
140
422
984
0.230907
450
860
180
470
1089
0.288064
500
942
230
515
1196
0.352624
600
1054
581
1359
0.480659
表中为PN16法兰连接结构尺寸，如需其他公称压力、公称直径及焊接连接结构尺寸，请联系我们！
如果你需订购我厂管道过滤器产品，咨询时烦请说明类型代号、公称尺寸、公称压力或压力等级、材料(包括壳体、法兰、法兰盖、滤筒及滤网等)、过滤精度、端部连接型式，如连接端部选用法兰连接时，请注明法兰执行标准及法兰密封面形式等。
