ST24S反折流式T型过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > T型过滤器

T型过滤器

: 更新时间2023-01-22 20:08:24; 产品名称; 型??????? 号ST24C、ST24M、ST24S; 公称通径DN50~DN600; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

ST24S反折流式T型过滤器产品概述

ST24C、ST24M、ST24S反折流式T型过滤器是一种安装在管道上能除去流体中的固体颗粒，防止杂物进入机器设备、泵阀或堵塞仪表，影响正常生产运行，起到稳定工艺过程、保障安全生产作用的反折流式T型法兰连接过滤器。它适用的工作介质视介质对材料的腐蚀情况来选择材质，对碳素钢、低合金钢、不锈钢而言能承受化工、石油化工生产中的弱腐蚀性物料，如水、氨、油品、烃类等；化工生产中的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、硝酸、醋酸、脂肪酸等；制冷、空分生产中的低温物料，如液甲烷、液氮、液氧及各种冷剂；轻工食品、制药生产中有卫生要求的物料，如啤酒、饮料、乳制品、糖浆、医药用品等。本产品宜安装在介质流向有90°变化处，以节省弯头，其主要型号有ST24C-H1.0、ST24C-H2.5、ST24C-H4.0、ST24C-A150、ST24C-A300、ST24M-H1.0、ST24M-H2.5、ST24M-H4.0、ST24M-A150、ST24M-A300、ST24S-H1.0、ST24S-H2.5、ST24S-H4.0、ST24S-A150、ST24S-A300。

ST24S反折流式T型过滤器部件材料

序号	部件名称	材料名称
1	三通壳体	20#	16Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	接管	20#	16Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	法兰	A105	16Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法兰盖	Q235B	16Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	密封垫	聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6	滤筒滤网	304	304	304	316	316L
7	螺栓	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排放螺塞	304	304	304	316	316L

ST24S反折流式T型过滤器性能规范

公称压力PN(MPa)	1.0	2.5	4.0	2.0	5.0
壳体试验压力(MPa)	1.5	3.75	6.0	3.0	7.5
高压液密封试验压力(MPa)	1.1	2.75	4.4	2.2	5.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	HG/T 21637-1991 化工管道过滤器
法兰标准	HG/T 20592-2009、HG/T 20615-2009、ANSI B16.5-2013等
检验试验	HG/T 21637-1991 化工管道过滤器
工作温度	碳钢-20~400℃、低合金钢-40~400℃、不锈钢-196~400℃
过滤精度	0.02mm ~ 16.0mm

ST24S反折流式T型过滤器外形尺寸

公称压力 PN	公称通径 DN	尺寸(mm)						排放口"B"
公称压力 PN	公称通径 DN	D	L	L1	L2	H	I	PN10-25	PN40
10 ~ 40	50	57	300	528	164	164	16	ZG?"	DN20凹面
	65	76	338	594	184	184	25	ZG?"	DN20凹面
	80	89	368	652	196	196	30	ZG?"	DN20凹面
	100	108	423	735	220	175	40	ZG?"	DN20凹面
	125	133	466	814	240	194	45	ZG?"	DN20凹面
	150	159	521	817	270	217	55	ZG?"	DN20凹面
	200	219	630	1108	320	268	70	ZG?"	DN20凹面
	250	273	738	1310	370	320	90	ZG?"	DN20凹面
	300	325	846	1512	420	372	105	ZG?"	DN20凹面
	350	377	911	1631	450	401	120	ZG?"	DN25凹面
	400	426	1038	1840	521	449	140	ZG?"	DN25凹面
	500	529	1234	2208	609	539	230	ZG?"	DN25凹面
	600	630	1340	2454	710	564	250	ZG?"	DN25凹面
压力等级 Class	公称尺寸 NPS	尺寸(mm)						排放口"B"
压力等级 Class	公称尺寸 NPS	D	L	L1	L2	H	I	150Lb	300Lb
150(2.0MPa) 300(5.0MPa)	2	60.3	305	528	139	139	16	NPT?"	DN20凸面
	2 ?	76.1	344	594	157	157	25	NPT?"	DN20凸面
	3	88.9	376	652	171	171	30	NPT?"	DN20凸面
	4	114.3	455	758	209	209	40	NPT?"	DN20凸面
	5	139.7	500	840	230	230	45	NPT?"	DN20凸面
	6	168.3	542	930	250	250	55	NPT?"	DN20凸面
	8	219.1	634	1108	294	294	70	NPT?"	DN20凸面
	10	273	743	1310	345	345	90	NPT?"	DN20凸面
	12	323.9	848	1512	396	396	105	NPT?"	DN20凸面
	14	355.6	911	1632	426	426	120	NPT?"	DN25凸面
	16	406.4	1032	1840	485	485	140	NPT?"	DN25凸面
	20	508	1193	2208	574	574	230	NPT?"	DN25凸面
	24	610	1324	2454	637	637	250	NPT?"	DN25凸面

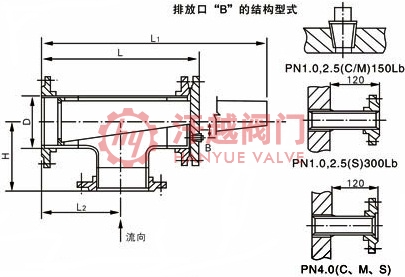

ST24S反折流式T型过滤器结构图

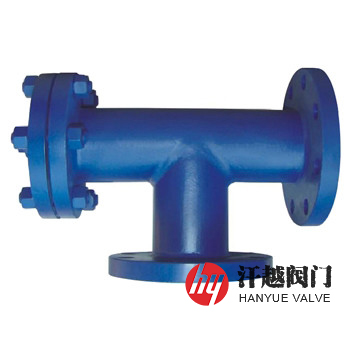

ST24S反折流式T型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明法兰执行标准、公称直径、公称压力、壳体材料、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
